TKG80D系列(齿形带传动)直线运动单元产品详细说明：

TKG80D系列(齿形带传动)直线运动单元

 采用齿形带传动，动作迅速，经济实用。
 滚动直线导轨导向，运行快捷平稳 。
 硬铝合金型材基座、质轻防腐。
 金属罩防护 ，载物台可按使用要求配制。
 伺服（步进）电机驱动。

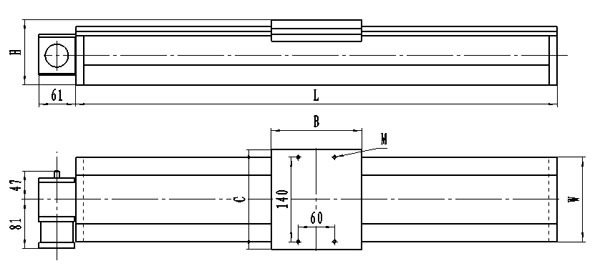

TKG80D系列(齿形带传动)直线运动单元主要性能、精度指标、主要尺寸(单位：mm)

型号 规格	性能				精度mm	外形尺寸			工作台面尺寸	备注
	有效行程mm	承重kg	导程mm/转	带轮转速	重复定位精度	L	W	H	BXC
TKG80600D	600	水平80 垂直20	91.44	n<400	± 0.05	797	140	108	150X165	1.齿形带轮：Z=18 Pb=5.08 2.重载低速时选用减速电机 3.中高速时选用   伺服200W、400W或  步进56、86
TKG80700D	700					897
TKG80800D	800					997
TKG80900D	900					1097
TKG801000D	1000					1197
TKG801100D	1100					1297
TKG801200D	1200					1397
