SF16金属管浮子流量计

SF16金属管浮子流量计适用于小口径和低流速介质流量测量。产品采用模块化组合设计，维修方便，正常使用免维护；单轴灵敏指示、非接触新型磁耦合产品结构，让信号传输更稳定；产品双行、大屏幕液晶显示瞬时、累计流量，可带背光，便于用户记录相关信息。智能型SF16金属管浮子流量计具有掉电保护、数据备份及恢复功能，以保障数据的准确性与完整性。
SF16金属管浮子流量计采用全金属结构，抗震、耐压、耐温、防腐、使用寿命长，可用于易燃、易爆危险场合。产品短行程、总高250mm，使设计安装更为方便。同时产品安装对于直管段要求较低，前5DN，后250mm。

三种供电方式可选：24VDC，220VAC，电池供电

技术参数
测量范围:　 水(20℃)6～150000l/h
　　　　　　空气（0.1013MPa20℃）0.05～4000m3/h
量程比：　  10:1（特殊型20：1）
精度等级：　1.5（特殊型1.0）
工作压力：　DN15～DN50PN4.0MPa（特殊型25MPa）
　　　　　　DN80～DN100PN1.6MPa（特殊型16MPa）
夹套压力等级：1.6MPa
介质温度：　标准型-80℃～+220℃
　　　　　　高温型300℃
　　　　　　衬PTFE型≤85℃
环境温度：　-40℃～+120℃(电远传型≤65℃)
介质粘度：　DN15：≤5mPa.s(H15.1～H15.3)
　　　　　　≤30mPa.s(H15.4～H15.9)
　　　　　　DN25：≤250mPa.s
　　　　　　DN50～DN150：≤300mPa.s
液晶显示：　瞬时流量显示数值范围:0～50000
　　　　　　累积流量显示数值范围:0～99999999
输出：　　标准信号:二线制4～20mA
　　　　　脉冲信号:最小间隔50ms
　　　　　报警信号:集电极开路,MAX100mA@30VDC内部阻抗100Ω
供电：　　标准型:24VDC(10.8VDC～36VDC)
　　　　　交流型:220VAC(85～265VAC)
　　　　　电池型:3.6@4AH镍氢电池
连接方式：标准型：DIN2501法兰
特殊型：　用户提供法兰标准
螺纹连接型：DIN11851或用户指定
电气接口：　M20×1.5、PG11、1/2″NPT
整体高度：　标准型:250mm(其他安装方式例外)
防护等级：　IP65
防爆标志：　本安型：ExiaIICT3～6
　　　　　　隔爆型：ExdIIBT3～6

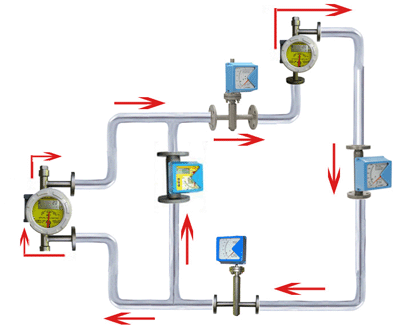

安装示意图

选型提示
选购SF16金属管浮子流量计需详细确定以下参数：管道管径，测量介质，工作温度，压力(工作状态或标准状态)，安装方式(垂直安装或水平安装)，显示方式(就地指针显示或远传液晶显示)，供电电源(24V、220V或电池供电)，量程范围(工作状态或标准状态)，是否需要隔爆，是否要带配对法兰。
