产品简介：

（点击小图查看大图）

JZR2,JZ2系列起重用三相异步电动机产品详细说明：

产品概述
JZR2、JZ2系列为封闭自扇冷式三相异步电动机，JZR2为绕线型，JZ2鼠笼型，两者均可作为各种类型的起重和冶金辅助设备的驱动之用。电动机可安装于室内或室外，并能在下列环境中正常运转：多灰尘的场所；冷却介质温度不超过40℃；海拔不超过1000米。

电动机在下述工作条件下能正常运转：经常的快速起动的逆转；经常的机械振动的冲击；经常的电气的机械制动。
技术数据：
1 电动机的定额为断续制，以10分钟为一个周期，其负载持续率分别为25%、40%及60%，并以25%这基准（见下表）。

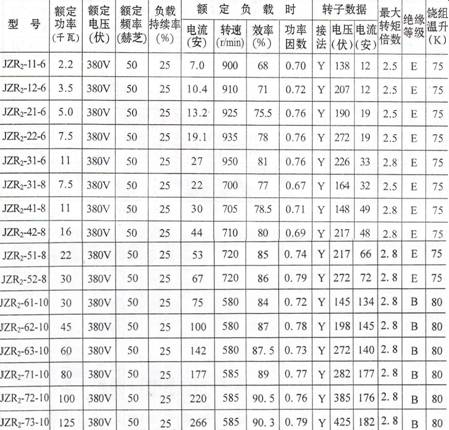

JZR2系列

注：F级绝缘产品的绕组温升为80℃

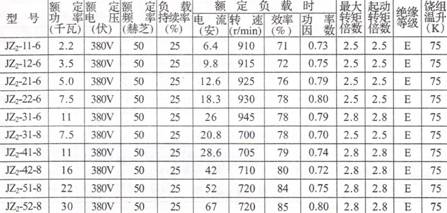

JZ2系列

注：F级绝缘产品的绕组温升为80℃

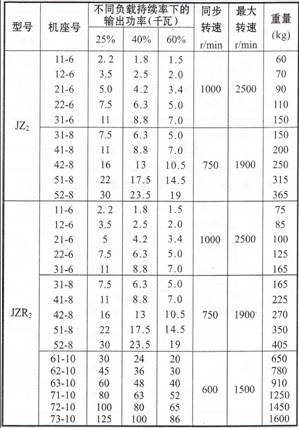

2 铭牌上标志的是负载持续率为25%时的额定功率，对其它不同负载持续率下的功率（见下表）。

安装及外型尺寸：
JZR2系列安装及外型尺寸的电动机

座号	A	B	C	D	D1	E	E1	F	G	H	K	L1	L
JZR2-11	220	150	133	35	—	80	—	10	30.5	125	17	600	682
12	220	205	133	35	—	80	—	10	30.5	125	17	655	737
21	245	190	143.5	40	—	110	—	12	35.5	140	22	687	799
22	245	243	143.5	40	—	110	—	12	35.5	140	22	740	852
31	280	260	155.5	50	—	110	—	16	45	160	22	770	884
41	330	220	183	65	M42	140	105	18	24	180	26	840	988
42	330	300	183	65	M42	140	105	18	24	180	26	920	1068
51	380	275	223.5	70	M48	140	105	20	26	225	33	984	1124
52	380	355	223.5	70	M48	140	105	20	26	225	33	1064	1204
61	520	345	256	90	M60	170	130	24	35	280	39	1160	1335
62	520	445	256	90	M60	170	130	24	35	280	39	1270	1435
63	520	540	256	90	M60	170	130	24	42	280	39	1370	1435
71	640	440	323	110	M80	210	165	32	42	355	46	1429	1645
72	640	510	323	110	M80	210	165	32	42	355	46	1499	1715
73	640	590	323	110	M80	210	165	32	42	355	46	1579	1795

JZ2系列安装及外型尺寸的电动机

机座号	A	B	C	D	D1	E	E1	F	G	H	K	L1	L
JZ2-11	220	150	133	35	—	80	—	10	30.5	125	17	474	560
12	220	205	133	35	—	80	—	10	30.5	125	17	529	615
21	245	190	143.5	40	—	110	—	12	35.5	140	22	564	675
22	245	243	143.5	40	—	110	—	12	35.5	140	22	617	728
31	280	260	155.5	50	—	110	—	16	45	160	22	650	768
41	330	220	183	65	M42	140	105	18	24	180	26	687	844
42	330	300	183	65	M42	140	105	18	24	180	26	767	924
51	380	275	223.5	70	M48	140	105	20	26	225	33	821	967
52	380	355	223.5	70	M48	140	105	20	26	225	33	901	1047

JZR2、JZ2系列为封闭自扇冷式三相异步电动机

JZR2,JZ2系列起重用三相异步电动机（示意图）
