产品名称：

102ZKYN稀土电动机

型号规格：

102ZKYN稀土电动机

产品类别：

常规产品 -- 电机产品 -- 永磁直流电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

102ZKYN稀土电动机产品详细说明：

102ZKYN稀土电动机

规格型号		ZKYN 102型
项目	序号容量	01	02	03	04	05	06	07	08	09	10	11	12	13
额定功率KW	Nom	0.15	0.15	0.25	0.25	0.5	0.5	0.75	0.75	0.8	0.8	0.55	0.5	0.75
额定转矩Nm	Nom	1	0.5	1.6	0.8	1.5	2.1	4.9	2.5	5.2	2.2	3.6	1.9	2.9
最高转速r/min	±10%	1500	3000	1500	3000	3000	2300	1500	3000	1500	3750	1500	1700	2500
最高电压V	Nom	110	110	160	160	180	180	160	160	160	180	160	220	220
额定电流A	Nom	1.6	1.7	1.84	1.95	3.6	3.91	5.51	5.86	5.88	6.41	4.2	3.62	4
峰值转矩Nm	Nom	8.5	4.3	13	6.6	12	19.5	44	23	45	19	30	18	30
电枢电阻(75℃)Ω	±15%	2	1.1	1.6	1.2	0.9	1.3	1.9	0.9	2.1	0.87	1.7	1.2	1.0
电枢电感mH	±25%	3.8	2.9	3.5	2.7	3	3.6	6.1	3.3	6.2	3.55	4	3.8	4.5
转动惯量Nms2×10-3	Nom	2.05	1.3	2.3	1.2	1.4	1.6	2.9	1.1	3.1	1.25	2.4	1.7	1.8
机电时间常数ms	Nom	12	10.8	12.8	10	11.7	12.2	13	11.1	14	12	12.5	13	12

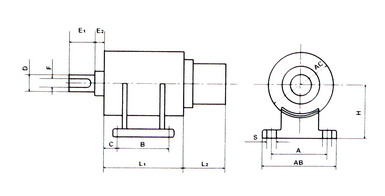

卧式安装尺寸（带测速发电机）毫米（mm)

102ZKYN稀土电动机技术参数

尺寸型号	D	F	L1	L2	E1	E2	C	B	H	A	AC	AB	S
176ZKYN	28	10×10	205-375	60	60	2	40	160	120	180	176	220	13.5
130ZKYN	18	6×6	170-285	60	40	2	27.5	125	80	125	130	162	11
102ZKYN	16	5×5	120-220	60	35	2	25	100	70	100	102	136	9
82ZKYN	11	4×4	95-180	60	25	1.5	20	70	55	80	82	104	7

102ZKYN稀土电动机

102ZKYN稀土电动机

102ZKYN稀土电动机（示意图）
