 产品名称： RXHG-A/B型波纹式大功率线绕电阻器
型号规格： RXHG-A/B型波纹式大功率线绕电阻器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 低压电阻器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
RXHG-A/B型波纹式大功率线绕电阻器产品详细说明：
RXHG-A/B 型波纹式大功率线绕电阻器

RXHG-A/B型波纹式大功率线绕电阻器适用于大功率电力设备的直流或低频交流电路中
采用立式波纹，有利于散热，降低寄生电感，延长使用寿命

功率（W）
尺寸（mm）
L
L1
L2
D
B
B1
H
H1
b
d
80
135±3
116±2
91±2
32±3
30
5
66
32
10
∮4.2
100
174±3
165±3
140±2
32±3
30
5
66
32
10
∮4.2
150
209±3
192±3
165±2
32±3
30
5
66
32
10
∮4.2
200
255±4
240±4
215±2
36±3
30
5
68
32
10
∮4.5
300
306±4
292±4
266±2
36±3
30
5
68
32
10
∮4.5
400
308±5
286±4
250±4
53±3
54
6.5
87
40
15
∮6.5
500
360±5
338±5
300±4
53±3
54
6.5
87
40
15
∮6.5
1000
350±5
325±5
300±4
72±3
70
9
135
70
12
∮6.5


可提供可调式电阻器
提供一下技术支持资料：
需要应用最大超载环境下电阻器设计
需特点结构，接线端子方式的设计

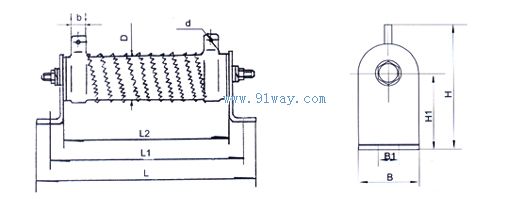

RXHG-A/B型波纹式大功率线绕电阻器外形尺寸

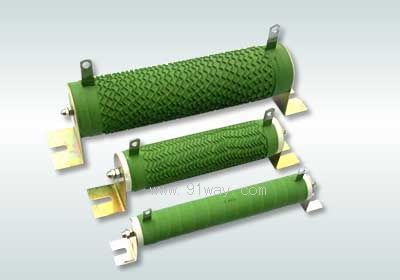

RXHG-A/B型波纹式大功率线绕电阻器

RXHG-A/B型波纹式大功率线绕电阻器
RXHG-A/B型波纹式大功率线绕电阻器（示意图）
