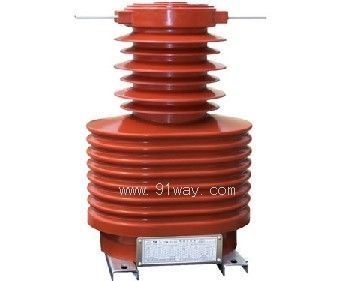

产品名称: LZFW-35GY电流互感器
型号规格: LZFW-35GY电流互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 35KV电流互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LZFW-35GY电流互感器产品详细说明:
一、产品简介

LZFW-35GY型电流互感器采用我公司独有技术,将户外环氧树脂与硅橡胶一体成型的复合绝缘形式,非一般形式的硅橡胶伞片粘接,产品整体牢固,属新一代户外型产品。广泛应用于额定频率50 Hz,额定电压为35kV及以下户外或户内的电力系统中,同时作计量、测量及监控保护用。
二、产品特点
1、本产品采用户外环氧树脂,非绕组部分外敷硅橡胶一体全真空浇注成型,为全封闭式绝缘,支柱式结构。产品将户外环氧树脂工艺性好、散热性能强的优点与硅橡胶抗紫外线能力强、增水性好、防雾闪及抗污闪能力强等优点充分结合,又相互补充不足,得到了良好的内绝缘及外绝缘性能。产品具有防雾秽及潮湿、抗污闪,抗冷热冲击性能优良,环境适应性好,憎水性及抗紫外线性能力强,耐老化及电弧,寿命长,可全面满足户外使用条件。
2、产品采用环形超微晶合金铁芯及进口优质硅钢片卷铁芯。具有计量级精度高、误差稳定、仪表保安系数低;保护级性能稳定、准确限值系数高。互感器功耗小,剩磁影响小等特点。
3、可根据用户要求,生产为多变比,多级次组合。有利于电站扩容,有效节省投资。
4、产品可独立安装,也可为户外断路器及其它户外设备配套安装使用。具有安装、更换方便,使用免维护的特点。
三、使用条件
全面满足IEC185-87及GB1208-1997中规定的高海拔户外产品使用条件,以及Ⅱ级防污秽等级要求。

四、LZFW-35GY电流互感器基本技术参数
1、额定电压 35 kV
2、额定海拔高度 ≤4000 m
3、额定绝缘水平 40.5/95/185 kV
4、额定一次电流 20~3000 A
5、额定二次电流 5A或1A
6、局部放电量符合GB1208-1997标准,视在放电量≤20 pC
7、动热稳定电流:1秒热电流=110 I1n; 动稳定电流=2.5 Ith
8、额定一次电流、级次组合及相应额定输出关系额定一次电流

额定一次电流
(A)

准确级组合

额定二次输出(VA)

0.2(0.2S)

0.5

10P10

10P20

20~600

0.2(0.2S)/10P

15

---

50

25

0.5/10P

---

25

10P/10P

---

---

0.2(或0.2S)/0.5/10P

15

25

40

20

0.2(或0.2S)/10P/10P

---

0.2(或0.2S)/0.5/10P/10P

20

30

15

750~1200

0.2(0.2S)/10P

15

---

50

25

0.5/10P

---

25

10P/10P

---

---

0.2(或0.2S)/0.5/10P

15

25

0.2(或0.2S)/10P/10P

---

40

20

0.2(或0.2S)/0.5/10P/10P

25

1500~3000

0.2(0.2S)/10P

20

---

50

30

0.5/10P

---

30

10P/10P

---

---

0.2(或0.2S)/0.5/10P

20

30

0.2(或0.2S)/10P/10P

---

0.2(或0.2S)/0.5/10P/10P

15

25


LZFW-35GY电流互感器

LZFW-35GY电流互感器
