产品名称：

SLKR2系列熔断器式隔离开关

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 刀熔开关

参考价格：

厂价直销

产品品牌：

苏燎

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

SLKR2系列熔断器式隔离开关产品详细说明：

适用范围：

SLKR2系列熔断器式隔离开关，其额定绝缘电压为880V，额定工作电压690V,额定工作电流至425A，额定工作电压400V,额定工作电流至630A，额定频率为50Hz，主要用于有高短路中电流的配电和电动机电路中，用作电源开关、隔离开关和应急开关并作电路保护之用，但一般不作为直接开闭单台电动机之用。

产品性能指标符合GB14048.3标准。

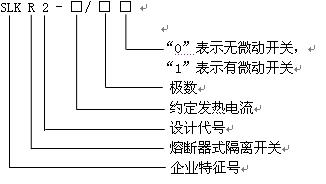

型号及含义：

开关与熔断器的配用关系

表1

约定发热电流（Ith）	额定工作电压（Ue）	额定工作电流（Ie）	熔断器尺码	熔体额定电流（A）
160	400	160	00	4、6、10、16、20、25、32、35、40、50、63、80、 100、125、160
160	690	100	00	4、6、10、16、20、25、32、35、40、50、63、80、100
250	400	250	1	80、100、125、160、200、224、250
250	690	200	1	80、100、125、160、200
400	400	400	2	125、160、200、224、250、300、315、335、400
400	690	315	2	125、160、200、224、250、300、315
630	400	630	3	315、335、400、425、500、630
630	690	425	3	315、335、400、425、

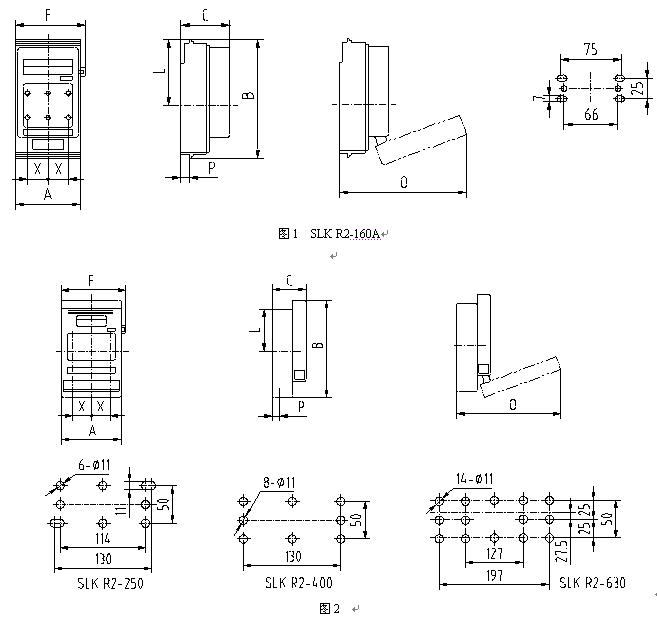

外形及安装尺寸：（图1、图2、表2）

SLK R2-160、250、400、630A外形尺寸及安装尺寸--表2

型号	A	B	C	F	L	O	P	X
SLK R2-160	106	200	83	117	100	205	17	33
SLK R2-250	185	245	112	199	105	294	20	57
SLK R2-400	210	351	128	224	124	339	25	65
SLK R2-630	256	351	142.5	270	127.5	360	28	80

SLKR2系列熔断器式隔离开关

SLKR2系列熔断器式隔离开关（示意图）
