产品名称：

FS-4型测力/称重传感器

型号规格：

FS-4型测力/称重传感器

产品类别：

常规产品 -- 仪器仪表 -- 测力传感器

参考价格：

厂价直销

产品品牌：

聪睿

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

FS-4型测力/称重传感器产品详细说明：

FS-4型测力/称重传感器

弹性体为双连孔或剪切S梁结构，结构紧凑，用于拉伸力和压缩力测量，抗侧向力强。
精度高，拉、压输出对称性好，性能稳定可靠，量程范围广，安装使用方便。
拉压式承载，适用于各种拉压力测试、电子秤及工业自动化测量控制系统。

主要技术指标
测量范围	0- 25 ～ 1000	kg
输出灵敏度	1.5～2.0	mV/V
直线度L	±0.02; ±0.05	%F.S
滞后H	±0.02; ±0.05	%F.S
重复性R	±0.02; ±0.05	%F.S
工作温度	-10～+60	℃
温度补偿范围	室温～+60	℃
零点温度影响	±0.05	%F.S/10 ℃
输出温度影响	±0.05	%F.S/10 ℃
激励电压	12	VDC
绝缘电阻	2000	MΩ/100VDC
输入电阻：钢质	380±5	Ω
铝质	400±5	Ω
输出电阻	350±2/350±5	Ω
零点输出	0～±1	%F.S
安全过负荷率	120	%F.S

电气连接方式
连接方式	插头座号	导线颜色
输入（电源）正端	1	红
输出信号正端	2	黄
输出信号负端	3	白
输入（电源）负端	4	蓝
屏蔽	/	黑
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。

量程(kg)	A	H1	H2	H3	ø1	ø2	ø3	SR	2-M
20～80	85	70	80	10	67	12	16	10	M10-6H深12
100 ～1000	103	95	110	16	83	18	24	15	M16x1.5-6H深16

名称	M	ø	A	B	C	D1	D2	D3
M10拉环	M10	ø10H7	48	61	27	11	14	26
M16x1.5拉环	M16x1.5	ø12H7	66	81	44	12	16	30
M20x2拉环	M20x2	ø12H7	70	91	44	12	16	40

FS-4型测力/称重传感器

FS-4型测力/称重传感器

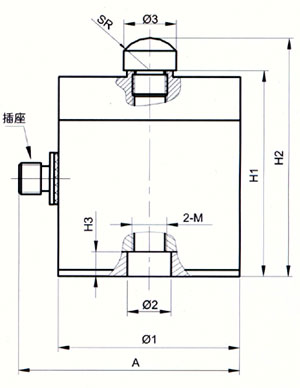

FS-4型测力/称重传感器（示意图）
