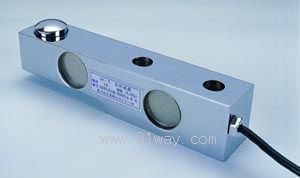

XB-5型悬臂梁测力/称重传感器产品详细说明：

XB-5型悬臂梁测力/称重传感器弹性体为剪切或弯曲悬臂梁结构，外形高度低，结构强度高。用于拉伸力或压缩力测量，抗偏、抗侧向力强。
防尘密封，量程范围广，精度高，性能稳定可靠，安装使用方便。
拉式或压式承载，适用于电子秤、衡器等各种测力/称重的工业自动化测量控制系统。

主 要 技 术 指 标
测量范围	0- 1 ～ 10	t
输出灵敏度	1.5～2.0	mV/V
直线度L	±0.02; ±0.05;	%F.S
滞  后H	±0.02; ±0.05;	%F.S
重复性R	±0.02; ±0.05;	%F.S
工作温度	-10～+60	℃
温度补偿范围	室温～+60	℃
零点温度影响	±0.05	%F.S/10 ℃
输出温度影响	±0.05	%F.S/10 ℃
激励电压	12	VDC
绝缘电阻	2000	MΩ/100VDC
输入电阻：钢质	380±5	Ω
铝质	400±5	Ω
输出电阻	350±2/350±5	Ω
零点输出	0～±1	%F.S
安全过负荷率	120	%F.S

电 气 连 接 方 式
连接方式	插头座号	导线颜色
输入（电源）正端	1	红
输出信号正端	2	黄 （绿）
输出信号负端	3	白
输入（电源）负端	4	蓝
屏蔽	/	黑
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。

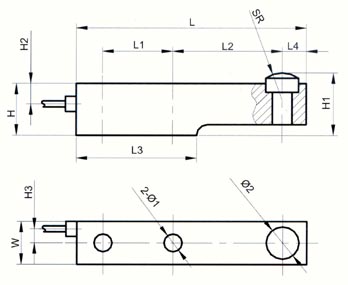

量程(t)	L	L1	L2	L3	L4	H	H1	H2	H3	W	2-ø1	ø2	SR
1,2,3	210	64	100	110	22	48	58	19	13	40	ø16.5 通孔	ø30	SR25
5	236	66	124	118	25	65	77	25	16	50	ø22.5 通孔	ø24	SR18螺 纹压头
10	280	82	140	140	33	83	104	32	20	60	ø28 通孔	ø50	SR34
