 产品名称： QS-3型桥式测力/称重传感器
型号规格： QS-3型桥式测力/称重传感器
  放大图片 放大图片
产品类别： 常规产品 -- 仪器仪表 -- 测力传感器
分栏标签
 参考价格： 厂价直销
产品品牌： 聪睿
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
QS-3型桥式测力/称重传感器产品详细说明：

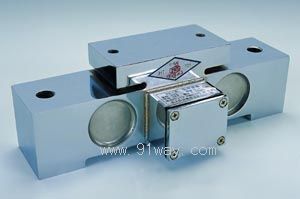

QS-3型桥式测力/称重传感器

· 弹性体为两端支撑，中间受力的桥式结构，结构紧凑，用于压向力测量，抗侧向力强。
· 精度高，性能稳定可靠，量程范围广，安装使用方便。
· 压式承载，适用于各种测力称重的工业自动化测量控制系统。

主 要 技 术 指 标

　测量范围

0- 3 ～ 20 t

　输出灵敏度

1.5～2.0 mV/V

　直线度L

 ±0.05；±0.1 %F.S

　滞  后H

 ±0.05；±0.1 %F.S

　重复性R

 ±0.05；±0.1 %F.S

　工作温度

 -10～+60 ℃

　温度补偿范围

 室温～+60 ℃

　零点温度影响

 ±0.05 %F.S/10 ℃

　输出温度影响

 ±0.05 %F.S/10 ℃

　激励电压

 12 VDC

　绝缘电阻

 2000 MΩ/100VDC

　输入电阻：钢质

 760±5 Ω

铝质

 790±5 Ω

　输出电阻

 700±5 Ω

　零点输出

 0～±1 %F.S

　安全过负荷率

 120 %F.S

电 气 连 接 方 式
连接方式
插头座号
导线颜色
输入（电源）正端
1
红
输出信号正端
2
黄
输出信号负端
3
白
输入（电源）负端
4
蓝
屏蔽 / 黑
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。

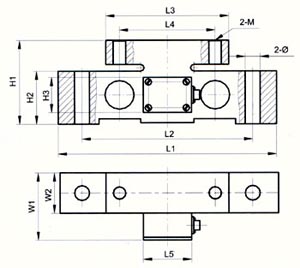

QS-3型桥式测力/称重传感器外形尺寸
QS-3型桥式测力/称重传感器

QS-3型桥式测力/称重传感器
QS-3型桥式测力/称重传感器（示意图）
