产品名称：

ZS-3型柱式测力/称重传感器

型号规格：

ZS-3型柱式测力/称重传感器

产品类别：

常规产品 -- 仪器仪表 -- 测力传感器

参考价格：

厂价直销

产品品牌：

聪睿

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

ZS-3型柱式测力/称重传感器产品详细说明：

ZS-3型柱式测力/称重传感器

· 弹性体为柱式、筒式、柱环式结构，用于拉伸力和压缩力测量，抗偏、抗侧向力强。
· 全密封结构，量程范围广，性能稳定可靠，安装使用方便。
· 拉压式承载适用于各种测力/称重的工业自动化测量控制系统。

主要技术指标
测量范围	0 ～ 150	t
输出灵敏度	1.5 ～ 2.0	mV/V
直线度L	±0.05； ±0.1	%F.S
滞后H	±0.05； ±0.1	%F.S
重复性R	±0.05； ±0.1	%F.S
工作温度	-10 ～ +60	℃
温度补偿范围	室温～ +60	℃
零点温度影响	±0.05； ±0.1	%F.S/10 ℃
输出温度影响	±0.05； ±0.1	%F.S/10 ℃
激励电压	12	VDC
绝缘电阻	2000	MΩ/100VDC
输入电阻：钢质	380±5 / 760±5	Ω
铝质	400±5 / 790±5	Ω
输出电阻	350±5 / 700±5	Ω
零点输出	0 ～ ±1	%F.S
安全过负荷率	120	%F.S

电气连接方式
连接方式	插头座号	导线颜色
输入（电源）正端	1	红
输出信号正端	2	蓝
输出信号负端	3	白
输入（电源）负端	4	黄
屏蔽	/	黑
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。

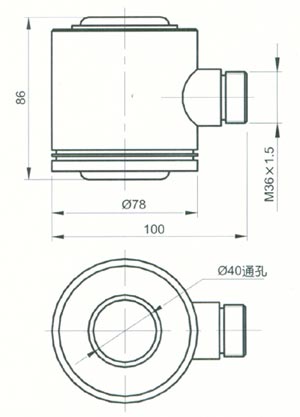

量程(t)	A	B	C	D	E	2-M	H
5～8	ø78	115	130	10	45	M30X2-6H	25
10～15	ø88	125	150	14	53	M36X2-6H	30
20～25	ø98	140	186	14	63	M45X3-6H	35
30	ø108	147	186	21	72	M48X3-6H	40
40～50	ø118	162	230	27	85	M56X3-6H	50

ZS-3型柱式测力/称重传感器

ZS-3型柱式测力/称重传感器

ZS-3型柱式测力/称重传感器（示意图）
