产品名称：

JQ-3小量程测力传感器

型号规格：

JQ-3小量程测力传感器

产品类别：

常规产品 -- 仪器仪表 -- 测力传感器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

更多分享

产品简介：

（点击小图查看大图）

JQ-3小量程测力传感器产品详细说明：

JQ-3小量程测力传感器

· 弹性体为三片梁、复合悬臂梁结构，结构小巧，用于压向力测量。
· 精度高，性能稳定可靠，安装使用方便。
· 压式承载。
· 适用于建材行业的电子秤、皮带秤、小量程测力/称重的工业自动化测量控制系统。

主要技术指标
测量范围	0- 5 ～ 150	kg
输出灵敏度	1.5～2.0	mV/V
直线度L	±0.02; ±0.05; ±0.1	%F.S
滞后H	±0.02; ±0.05; ±0.1	%F.S
重复性R	±0.02; ±0.05; ±0.1	%F.S
工作温度	-10～+60	℃
温度补偿范围	室温～+60	℃
零点温度影响	±0.05	%F.S/10 ℃
输出温度影响	±0.05	%F.S/10 ℃
激励电压	12	VDC
绝缘电阻	2000	MΩ/100VDC
输入电阻：钢质	380±5	Ω
铝质	400±5	Ω
输出电阻	350±5	Ω
零点输出	0～±1	%F.S
安全过负荷率	120	%F.S

电气连接方式
连接方式	插头座号	导线颜色
输入（电源）正端	1	红
输出信号正端	2	黄
输出信号负端	3	白
输入（电源）负端	4	蓝
屏蔽	/	黑
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。

JQ-3小量程测力传感器

JQ-3小量程测力传感器

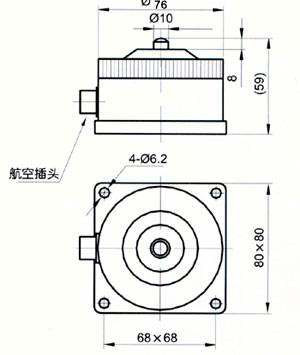

JQ-3小量程测力传感器（示意图）
