产品名称：

YWZ3系列液压推杆制动器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 液压制动器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YWZ3系列液压推杆制动器产品详细说明：

用途：
YWZ3系列液压推杆制动器主要适用于起重、运输、冶金、矿山、港口、建筑机械等机械制动控制装置。

特点：

主要特点： 1.所有制动器均带联锁式退距均等装置，专利技术，在使用过程中可始终保持两侧瓦块退距均等并且无需调整，可完全避免因退距不均使一侧制动衬垫浮贴制动轮的现象，并设有瓦块自动随位装置。 2.主要摆动铰点均设有自润滑轴承，传动效率高、寿命长、在使用过程中无需润滑。 3.制动衬垫为卡装式整体成型结构，更换方便，备有半金属（无石棉）硬质和半硬质、软质（含石棉）等不同材质的制动衬垫。 4.全部采用该公司新型电力液压推动器配套，动作灵敏，寿命长。

规格：

YWZ3系列液压推杆制动器主要尺寸位置参数

制动器型号	D	H1	G	f	K	i	d	N≥	E＜	M	B＜	b	H₆	D₁	L				Hmax	Amax
															8	10	12.5	16
YWZ₃-160/18	160	132	150	90	130	55	14	6	160	165	126	65		137					364	340
YWZ₃-160/25														154					419	348
YWZ₃-200/18	200	160	165	90	145	55	14	8	185	165	126	80		137					405	3687
YWZ₃-200/25														154					454	406
YWZ₃-250/25	250	190	200	100	180	65	18	10	225	218	160	100		154					491	413
YWZ₃-250/40													70	178	301	301	336	381	509	470
YWZ₃-315/25	315	225	245	110	220	80	18	10	250	266	200	125		154					563	493
YWZ₃-315/45													80	178					610	558
YWZ₃-315/90														210	370	370	398	463	625	566
YWZ₃-400/45	400	280	300	140	270	100	22	12	330	312	230	160		178					680	602
YWZ₃-400/90													50	210					720	613
YWZ₃-400/125														254	450	450	505		819	631
YWZ₃-500/90	500	335	365	180	325	130	22	16	375	370	270	200		210					819	702
YWZ₃-500/125													70	254					868	718
YWZ₃-500/180														254					892	720
YWZ₃-630/125	630	425	450	220	400	170	27	20	487	468	330	250		254					1010	840
YWZ₃-630/180														254					1010	840
YWZ₃-630/320														375					1037	899
YWZ₃-710/180	710	475	500	240	450	190	27	20	510	495	355	280		254					1121	925
YWZ₃-710/320														375					1121	937
YWZ₃-800/320	800	530	550	280	520	210	27	20	580	550	410	320		375					1232	1225

YWZ3系列液压推杆制动器主要技术性能参数

制动器型号 brake type	制动输直径brake drum diameter d (mm)	每一瓦塊退距brake clearance(mm)	额定制动力矩Me brake torque N.m				重量kg
			制动器杠杆比leber ratioi
			8	10	12.5	16
YWZ₃-160/18	160	0.5		80	100	140	25
YWZ₃-160/25	160	0.8		112	140	180	37
YWZ₃-200/18	200	0.8		112	125		28
YWZ₃-200/25	200	1.0	112	140	180	224	43
YWZ₃-250/25	250	1.25	140	180	224		58
YWZ₃-250/45	250		250	355	400	500	63
YWZ₃-315/25	315		180	225	280		72
YWZ₃-315/45			315	400	630	78
YWZ₃-315/90			630	800	1000	1250	104
YWZ₃-400/45	400	1.6	400	500	630		109
YWZ₃-400/90			800	1000	1250		130
YWZ₃-400/125			1120	1400	1800		156
YWZ₃-500/90	500		1000	1250	1600		202
YWZ₃-500/125			1400	1800	2240		220
YWZ₃-500/180			2000	2500	3150		226
YWZ₃-630/125	630	2.0	1800	2240	2800		347
YWZ₃-630/180			2500	3150	4000		351
YWZ₃-630/320			5000	6300	7100		388
YWZ₃-710/180	710		2800	3550	4500
YWZ₃-710/320	710		5000	6300	8000
YWZ₃-800/320	800	2.5	6300	8000	10000	12500

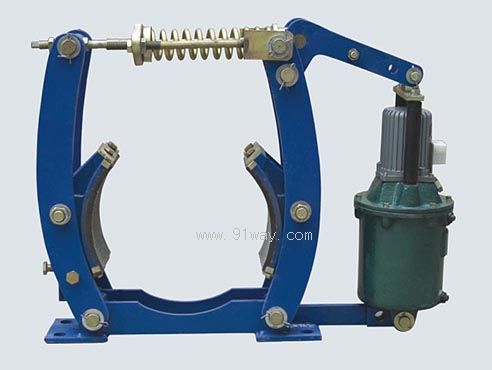

YWZ3系列液压推杆制动器

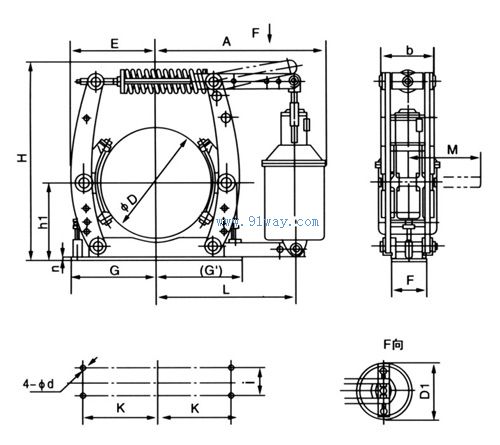

YWZ3系列液压推杆制动器（示意图）
