DY600系列12路万能输入彩屏无纸记录仪，可输入标准 电流、标准电压、毫伏、热电偶、热电阻等信号。具有 传感器隔离配电输出、继电器报警输出、流量积算、温压 补偿、历史数据转存、打印以及远程通讯功能。

DY600R彩屏无纸记录仪功能特点
5.4 英寸 320 × 240 点阵 TFT 高亮度彩色图形液晶显示屏，CCFL 背光、画面清晰、色彩绚丽、宽视角。
高速、高性能 32 位 ARM 微处理器，画面响应时间小于 0.2 秒，可同时实现 12 路信号的检测、记录、 显示和报警；
采用大容量 FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；
全隔离万能输入，可输入多种信号，无需更换硬件，通过软件组态即可。
工程量显示数值范围宽，可显示 5 位数值：-9999~19999 ；
中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全。
报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；
使用 CF 卡转存和备份历史记录；
标准串行通讯接口： RS-485 和 RS-232C；
Modbus 通讯协议。除支持本公司的 PG2000 实时监控软件外，还支持 iFIX、组态王、DYGS 等 流行专业组态软件。
可外接微型打印机，满足用户现场打印的需要；
集成硬件实时时钟，掉电情况下时钟也能准确运行。
新型开关电源，85VAC～265VAC 范围内正常工作；
提供变送器 +24VDC 隔离配电。
金属外壳，允许在恶劣的环境下使用。

DY600R彩屏无纸记录仪技术指标
显示器：5.4 英寸 320x240 点阵 TFT 图形液晶显示屏，CCFL 背光，宽视角
基本误差：± 0.2％F.S

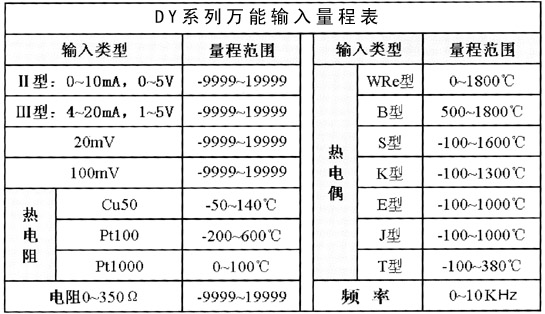

输入规格：全隔离万能输入：1～12 通道信号输入，通道间全隔离，隔离电压＞ 400V。


配电：八路配电，2 组 24VDC 输出，输出电流 100mA/ 组
八路可组态继电器触点输出，触点容量为 3A 、250VAC（阻性负载） 默认为常开触点。

补偿运算：
蒸汽... 根据 IFC67 公式计算蒸汽密度补偿蒸汽的质量流量。 一般气体.. 温度、压力补偿测量标准体积流量。
天然气.. 温度、压力补偿测量标准体积流量。 液体.. 温度补偿测量标准体积流量或质量流量。
补偿范围：
蒸汽 ：
压力 0.1-4.5MPa 温度 100-500℃ 密度 0.1-100Kg/m3
比焓 2508-3224KJ/Kg
一般气体： 压力 0-60MPa
温度 -100-500℃ 液体：温度 － 100-500℃
通讯、 打印 ：
通讯接口：RS232C 或 RS485
波特率：1200、2400 、9600、57600 打印接口：RS232C 直接连接串行微型打印机
记录间隔：1 、2 、5 、10 、15 、30 、60 、120 、240 秒可选。
记录长度：36 小时／笔（记录间隔 1 秒）～360 天／笔（记录间隔 4 分）
累积范围：0~99999999
数据备份和转存：64M~512M CF 卡可选（64M CF 卡备份时间<30 秒，可以备份 51 台仪表的历史数据）；
热电偶冷端补偿误差： ± 1℃
断电保护：内置 FLASH 存储器，保护参数和历史数据，断电后可永久保存。集成硬件时钟，掉电后也能准确运行。
电源 ：开关电源 85VAC～265VAC、50Hz ± 5％
环境温度：0 － 50℃
环境湿度：0 － 85％RH

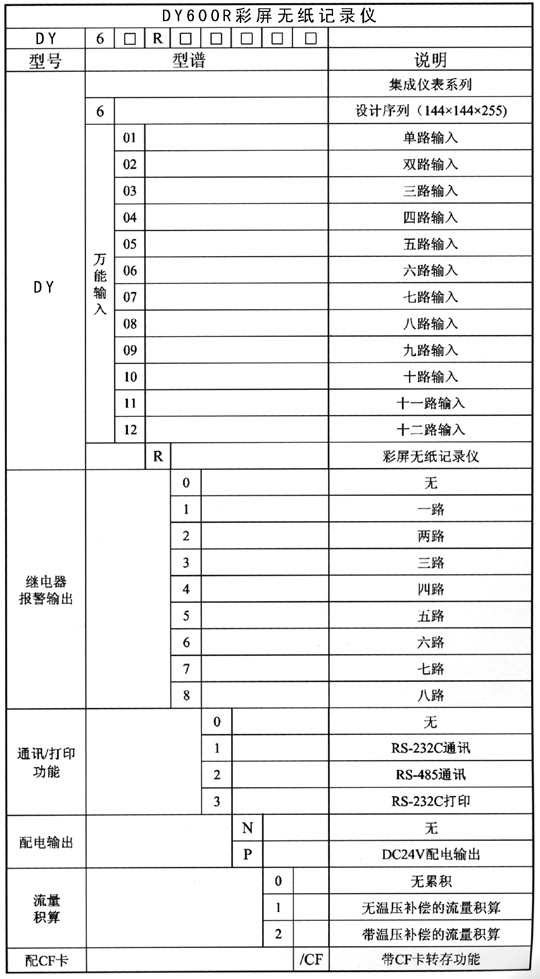

四、选型表
