Z61H/Y锻钢闸阀产品详细说明：

Z61H/Y锻钢闸阀引用标准：
闸阀的设计与API602，BS5352和ASME B16.34。检验与测试按API598，标记按MSS-SP-25

Z61H/Y锻钢闸阀结构特点：
锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖螺纹连接，内压自密封环密封。

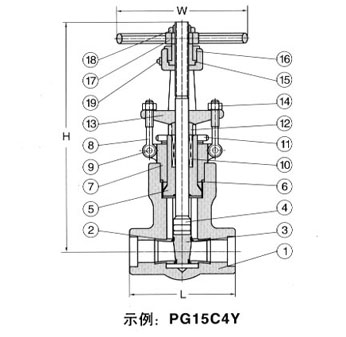

主要零件的材料说明：

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A182 F430/F410	A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
5	垫片	316夹柔性石墨		316夹PTFE
6	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	阀盖 螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圆柱销	A276 420		A182 F304
9	填料压套	A276 410		A182 F304(L)	A182 F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 420
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	润滑垫片	A473 431
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

Z61H/Y锻钢闸阀主要外形尺寸：

NPS		1/2″	3/4″	1″	11/4″	11/2″	2″
L	900-150Lb	140	140	140	178	178	216
	2500Lb	186	186	186	232	232	279
H(开)		321	321	321	380	414	502
W		160	160	180	200	250	280
重量	900Lb-1500Lb	11.5	10.8	10.5	19.6	21.0	55.4
	2500Lb	12.3	11.6	10.8	26.0	28.4	60.0
