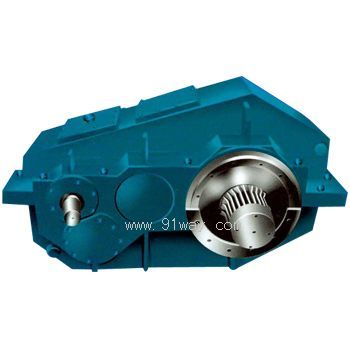

QY系列起重机减速器产品详细说明：

1、减速器的分类、应用范围
QY型系列减速器包括QYS型(三支点)和QYD型(底座式)两个系列起重机用硬齿面减速器。它有三级、四级和三四级结合型三种，其结构简图见图1

此减速器主要用于起重机各有关机构．也可用于运输、冶金、矿山，化工及轻工等机械设备的传动中。其工作条件为：
1)齿轮圆周速度不大于20m/s：
2)高速轴转速不大于1500r/min；
3)工作环境温度为-40℃-+45℃；
4)可正反两向运转。
2、性能特点：
考虑起重机各机构的工作特点、传动比范围、进一步提高产品性能，采用较少规格满足用户多方面的要求．其特点为：
1)承载能力高。齿轮采用渗碳、淬火、磨齿加工、承载能力比调质滚齿的软齿面和中硬硬面齿轮减速器有大幅度提高。
2)体积小．重量轻。与软齿面和中硬齿面减速器相比．相同承载能力减速器可降低2—4个相当机座号。
3)效率高、噪声低、振动小。采用磨齿加工提高了精度等级．齿轮又进行了修缘．每级齿轮的综合效率为0.98．振动和噪声显著降低。
4)采用多级数，减少单级速比，可拉开中心距、降低减速器整机高度，满足起重机各机构的要求；减速器的最大公称传动比达到400．满足了慢速起重机的要求。
5)三支点减速器，可立式，卧式、甚至偏转一定角度安装，方便灵活。
6)本系列减速器有三四级结合型(即三级的装配型式，四级的传动比)为慢速起重机的通用化提供了前提。
3、装配型式
两个系列的减速器装配型式相同，见图2

4、安装型式
QYS型减速器有卧式(W)、立式(L)或偏转±α角度的安装型式。注意浸油高度，保证润滑良好。见图3

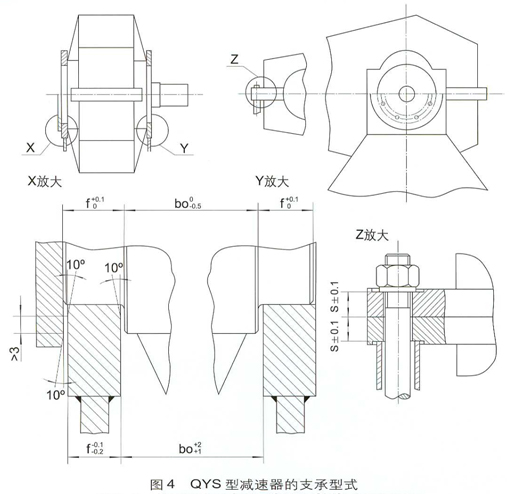

QYS型减速器的支承型式见图4

5、轴端型式
高速轴端采用圆柱轴伸，平键联接。

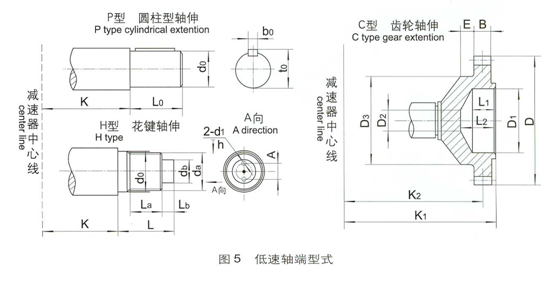

低速轴端有三种型式：
a．P型：圆柱轴伸，平键、单键联接；
b．H型：圆柱轴伸，渐开线花键联接；
c．C型：齿轮轴端(仅名义中心距为180—560mm的减速器具有齿轮轴端)。低速轴端的型式和尺寸见图5

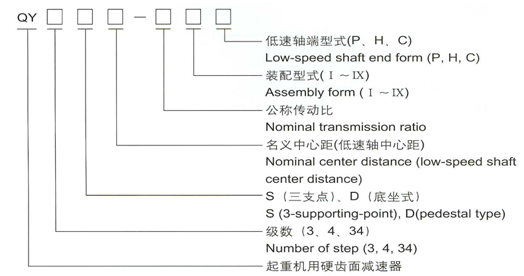

6、型号和标记
