MP-H/MX-H系列船用同步无刷三相交流发电机产品详细说明：

一、产品概述

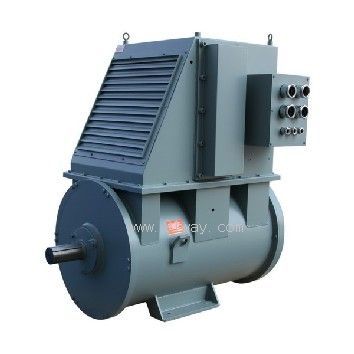

MP-H（IP44），MX-H（IP44）系列船用同步无刷三相交流发电机是在美国马拉松电气公司提供技术和图纸基础上，新开发设计的高防护等级船用发电机。其基本部分（定子、转子）按照美国马拉松电气公司提供的图纸和工艺技术制造。发电机上面带有水冷却器，与发电机一起组成封闭式结构。

二、MP-H/MX-H系列船用同步无刷三相交流发电机电器性能
1． 稳态调压率≤1%
2． 顺态调压率＋20%－15%Un（60%In.cosφ≤0.4滞后）
3． 电压调节范围＞±10%Un
4． 线压波形正弦性畸变率＜5%
5． 热偏差为零（极微）

三、独特的结构设计
1． 发电机为全封闭式结构，发电机上面带有水冷却器，发电机出风口排出的热风通过冷却器冷却后进入发电机的进风口，构成一次循环。冷却水通过水泵增压后从冷却器的进水口流入通过冷却水管把热量带走，从冷却器的出水口流出，构成二次循环。
2． 无刷励磁方式，配有固态电压调压器，调压器具有低速保护，电磁干扰抑制，过励关断等功能，且带有稳定性调节和电压幅度调节。
3． 整体凸极转子结构，阻尼绕组与转子铁心连成为一体，磁场绕组采用热固性环氧填充，有较高的机械和电气强度。
4． 旋转整流器位于励磁机转子外侧，便于维修。
5． 出线箱宽敞，内部可加装各种器件。出线箱位于机座后面上方，美观紧凑。
6． 绝缘等级为H级。
7． 按客户要求可提供用于并联运行的模块及附加装置。
8． 发电机分单轴承和双轴承两中结构。
单轴承带有国际标准的SAE接口和联轴器片，能与各类进口油机配套。
双轴承适应国内各种柴油机的配套，按客户要求配置各种尺寸的凸缘止口。
9． 根据客户需要可以加装PMG及使用DVR2000E数字式调压器。
10． 根据客户需要可以加装防冷凝加热管和热保护元件。

四、MP-H/MX-H系列船用同步无刷三相交流发电机使用条件：
空气温度不超过：45℃
水冷却温度不超过：30℃
海拔高度不超过：1000米
如使用条件不符合上述环境，必须按规定修正功率输出定额。
电压、频率、转速、功率因数及工作方式：
额定电压：400伏（480伏60赫兹时）
额定频率：50赫兹或60赫兹
额定转速：1500转/分或1800转/分
功率因数：0.8滞后
工作方式：连续（S1）
根据客户需要，可制成不同输出电压，或其它特殊要求的产品。

五、型号说明：

MP-H，MX-H发电机都可连续并联运行，为保证发电机运行稳定，转子上都装有全阻尼绕组。
发电机并联运行时，有功负载的分配由柴油机调速器调节，无功负载的分配由发电机调压器实现。
配有SE350调压器的发电机并联运行时，需配有APM2000并联模块和5VA的电流互感器，采用电压下垂或横流补偿来保证并联发电机之间无功负载分配的均衡。
配有PMG和DVR2000E调压器的发电机由于DVR调压器中包含可并联运行的功能，只需要供5VA电流互感器的信号给调压器即可。

六、抗电磁干扰：
装有SE350调压器的发电机符合普通级，配DVR2000E数字式调压器的发电机符合Mil-461c第九部分（美国军用标准）

七、轴承：
MP-H，MX-H发电机使用的轴承是双面防尘滚动球轴承，一次性润滑，特殊的高性能润滑脂：正常使用情况下，B10≥20000小时。

八、机座号说明：

机座号 FRAME	型号TYPE	额定功率(KW)	调压器 VR	额定转速(rpm)
				50HZ	60HZ
430	MP-H-120-4	120	SE350	1500	1800
	MP-H-150-4	150
	MP-H-200-4	200
	MP-H-250-4	250
	MP-H-300-4	300
500	MP-H-350-4	350
	MP-H-400-4	400
	MP-H-480-4	480
570	MX-H-500-4	500	DVR2000E
	MX-H-600-4	600

备注：430、500机座发电机可按客户要求配置PMG励磁系统和DVR2000E数字式调压器。
