GM-280机座无刷三相交流同步发电机产品详细说明：

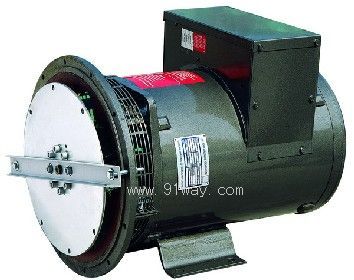

GM-280机座无刷三相交流同步发电机

一、产品概述：
GM系列280机座无刷三相交流同步发电机是在美国马拉松电气公司（Marathon Electric U.S.A）提供的MAGNAPLUS图纸基础上，新开发改进设计的新型无刷发电机。
GM系列280机座发电机与柴油机配套组成固定或移动电源，适用于各种场合，也可用作应急发电电源。GM系列发电机设计独特，结构先进，性能优良，运行可靠，使用方便，适合各种应用需要和气候条件，代表目前国际先进水平。

二、卓越的电器性能：
1． 稳态调压率≤1%
2． 瞬态调压率＋20%－15%Un（60%In.cosφ≤0.4滞后）
3． 电压调节范围＞±5%Un
4． 线压波形正弦性畸变率＜5%
5． 热偏差为零（极微）

三、独特的结构设计：
1． 发电机为全防护结构，内部通风散热结构独特，铝合金风扇，通风率高，温升低。
2． 无刷励磁方式，配有固态电压调压器，调压器具有低速保护，电磁干扰抑制，过励关断等功能，且带有稳定性调节和电压幅度调节。
3． 整体凸极转子结构，阻尼绕组与转子铁心连成为一体，磁场绕组采用热固性环氧填充，有较高的机械和电气强度。
4． 旋转整流器位于励磁机转子外侧，便于维修。
5． 出线箱宽敞，内部可加装各种器件。出线箱位于机座后面上方，美观紧凑。
6． 绝缘等级为H级。
7． 按客户要求可提供用于并联运行的模块及附加装置。
8． 发电机分单轴承和双轴承两种结构。
单轴承带有国际标准的SAE接口和联轴器片，能与各类进口油机配套。
双轴承适应国内各种柴油机的配套，按客户要求配置各种尺寸的凸缘止口。
9． 根据客户需要可以加装防冷凝加热管和热保护元件。

四、GM-280机座无刷三相交流同步发电机使用条件：
空气温度不超过：40℃
海拔高度不超过：1000米
如使用条件不符合上述环境，必须按规定修正功率输出定额。

五、电压、频率、转速、功率因数及工作方式：
额定电压：400伏（480伏60赫兹时）
额定频率：50赫兹或60赫兹
额定转速：1500转/分或1800转/分
功率因数：0.8滞后
工作方式：连续（S1）
根据客户需要，可制成不同输出电压，或其它特殊要求的产品。

六、抗电磁干扰：
装有SE350调压器的发电机符合普通级。

七、轴承：
GM发电机使用的轴承是双面防尘滚动球轴承，一次性润滑，特殊的高性能润滑脂，正常使用情况下，B10≥20000小时。

八、订单备忘：
发电机可制成12个出线端（订货时注明），可适用于：
50Hz: 190~208V/380~416V
60Hz: 208~240V/416~480V

九、安装及外型尺寸：
1. 单轴承发电机：
NEMA Class H Insulation, 40℃ Ambient, 0.8 Power Factor Lagging, 50 HZ, 400V:

机座Frame	型号	KW	L (mm)
282	GM-8.6-4	8.6	415
	GM-12-4	12	466
	GM-16-4	16
283	GM-20-4	20	529
	GM-24-4	24
284	GM-30-4	30	580
	GM-32-4	32

法兰盖 Adapter (mm)						联轴器片 Discs (mm)
SAE	XD	XB	XC	H	J	SAE	K	M	XE	XF	XG
3	409.6	428.6	451	12	10.8	11 1/2	8	10.5	352.4	333.3	39.6
4	361.9	381	405	12	10.8	10	8	10.5	314.3	295.2	54
5	314	333.4	359	8	10.8	7 1/2	8	9.3	241.3	222.3	30.2

2. 双轴承发电机：

型号	Φ(mm)	G(mm)	F(mm)	L(mm)	Φ1(mm)	Φ2(mm)	M(mm)
GM-8.6-4	42	37	12	543	230	265	12
GM-12-4	42	37	12	594	230	265	12
GM-16-4	42	37	12	594	230	265	12
GM-20-4	48	42.5	14	642	250	300	16
GM-24-4	48	42.5	14	642	250	300	16
GM-30-4	48	42.5	14	693	250	300	16
GM-32-4	48	42.5	14	693	250	300	16
