产品名称: J/L11W手动截止阀
型号规格: J/L11W手动截止阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 截止阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
J/L11W手动截止阀产品详细说明:
J/L11W手动截止阀

产品引用标准:
螺纹可按BSPT、BSP、NPT、DIN259/2999生产

主要性能规范:
公称压力:PN≤1.6Mpa 适用介质:水、油、酸 适用温度:T≤180℃

产品结构特点:
  硅溶胶精密铸造不锈钢阀体、阀盖
  适用于水、油、汽及某些腐蚀性流体介质
  常温额定工作压力为200PSI(1.6Mpa)

J/L11W手动截止阀主要零件的材料说明:

ITEM
部件
材质
1
阀体
CF8/CF8M
2
闸瓣
304/106
3
阀杆
316
4
阀盖
CF8/CF8M
5
密封垫
PTFE
6
平垫
304/106
7
填料
PTFE
8
压环
304/106
9
压盖
CF8/CF8M
10
手轮
ALUMNUM ALLOY
11
铭牌
ALUMNUM ALLOY
12
螺母
304

主要外形尺寸:

SIZE
d
L
D1
H
Cv FACTORY
1/2"
15
66
70
100
3.8
3/4"
20
80
70
106
7.0
1"
25
90
80
118
11.0
1-1/4"
32
105
100
134
21.0
1-1/2"
40
120
100
152
29.0
2"
50
141
110
172
50.0

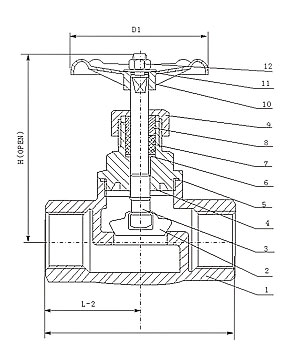

J/L11W手动截止阀结构图

J/L11W手动截止阀

J/L11W手动截止阀
