SS-54时间继电器产品详细说明：

一、概述
SS-54时间继电器使被控元件得到所需的延时。

二、结构特点

该继电器为集成电路式晶振、分频原理。壳体组件代号：嵌入式后接线结构为A11K，凸出式后接线结构为A11H，凸出式前接线结构为A11Q。

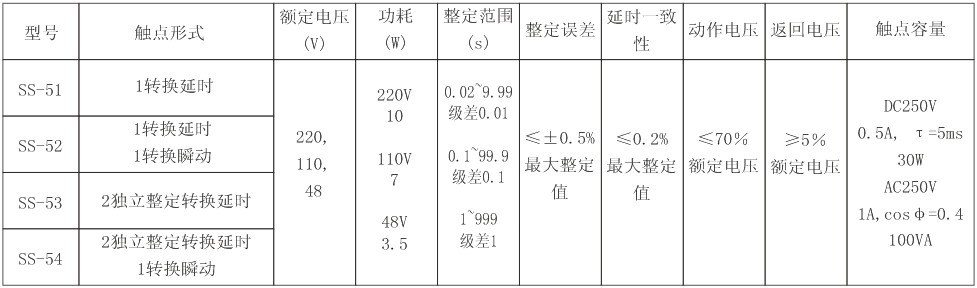

三、主要技术数据
SS-50系列时间继电器主要技术数据见表。

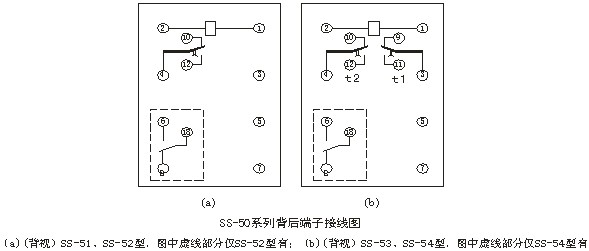

四、背后端子接线图
SS-50E系列时间继电器背后端子接线图。

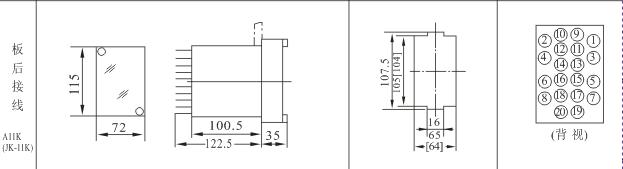

五、外形及开孔尺寸
本继电器采用A11K、A11H、A11Q壳体，外形尺寸、安装开孔图详见本手册288页附图3。
