产品名称：

JRX-4型小型双子触点继电器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 中间继电器

参考价格：

厂价直销

产品品牌：

上沪

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

JRX-4型小型双子触点继电器产品详细说明：

一、用途
JRX-4型小型直流电磁继电器供各种可携式或移动式的自动装置，通讯设备和讯号装置中换接电路用。
该继电器具有体积小，重量轻，结构简单，坚固等特性。继电器有防尘外罩，接触系统采用双触点式，工作可靠，并能在在较恶劣的环境下工作。

二、使用条件
环境温度：－50～＋50℃
相对湿度：＋30℃达98％
振　　动：45Hz，40m/s²
工作位置：任意

三、JRX-4型小型双子触点继电器主要技术特性
1、线圈电源：直流
2、线圈消耗功率：1.4W
3、绝缘电阻：常温常湿：100MΩ 高湿：10MΩ
4、介质耐压：400V
5、寿命：阻性：28VDC,1A,100000次
10、重量：<25g

四、规格数据表

规格序号	触点形式	直流电阻Ω±10%	电器参数			时间参数（在24V时测）
规格序号	触点形式	直流电阻Ω±10%	吸合电流mA	释放电流mA	吸合电压V	吸合时间mS	释放时间mS
026-2H 022-2H 025-2H 024-2H 010-2H	2H	525 750 750 750 140	26 25 24	5	22 10	16	3.5
024-1H1D 025-1H1D 018-1H1D 060-1H1D 010-1H1D	1H1D	750 750 525 100 140	24 25 60	5	18 10	16	3.5
024-2D 018-2D	2D	750 525	24		18

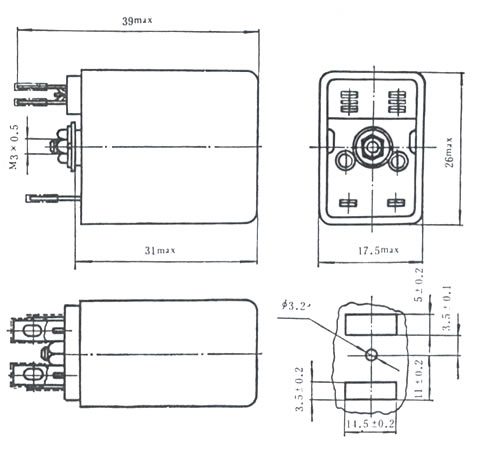

五、外形及安装尺寸

JRX-4型小型双子触点继电器

JRX-4型小型双子触点继电器（示意图）
