EH860便携式里氏硬度计产品详细说明：

一、产品概述：
EH860便携式里氏硬度计是一种新型的便携式硬度测试仪器，主要适用于金属材料的快速硬度测试，具有测试精度高、体积小、操作简单、携带方便、待机时间长，测量范围广泛的特点，特别适宜对大型零部件及不可拆卸部件的现场硬度测试。它是以里氏硬度为原理，可方便快捷地对多种金属材料进行测量，并可以在不同硬度制式间自由转换，该产品采用全封闭金属外壳，坚固耐用，并具有优异的抗磁场、抗振动、抗干扰能力。先进稳定的军工级芯片，大屏幕液晶显示，全中文菜单，简单方便。并可以配置各种异型支撑环，来满足于各种测试条件和环境，可适配所有异型冲击装置传感器无需校准，自动识别。微型便携式热敏打印机待机时间长达150小时，主机带有RS232接口，可以方便、快捷地与电脑PC机进行数据交换和参数设定，两节高容量5号碱性电池供电，携带方便，更换更灵活。并配备军用级高强度、抗冲击、超强密封防水、防潮、防尘、防腐蚀、坚韧抗压的专业仪器箱，适宜条件恶劣的野外作业。

二、功能特点：
完全密封的金属外壳，小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、抗冲击及电磁干扰的性能，坚固耐用；
依据里氏硬度测量原理，可以对多种金属材料进行检测。测量范围广泛，对测量工件没有形状限制，支持360度测量方向，并具有开机示值软件校准功能，更能保证测量结果在各个行业不同的规范和标准下测量精确。
支持多种硬度制氏，里氏(HL)、布氏(HB)、洛氏A(HRA)、洛氏B(HRB)、洛氏C(HRC)、维氏(HV)、肖氏(HS)。测量之前和测量之后均可以进行硬度制氏之间的转换。
无需校准自动识别冲击装置类型（D、DC、D+15、C、DL、E、G）。七种异型冲击装置及全系列异型支撑环，满足不同领域测试产品的最大需求。
全中文大屏幕128×64图形点阵LCD液晶显示, 有EL背光灯支持，可调节显示对比度，方便在光线昏暗的环境中使用。
主机面板全中文菜单式操作，按键设计体现人性化理念，一键式操作实现材料和硬度制氏的任意切换，简单方便。
微型便携式热敏打印机携带方便,打印机内部电源自主供电,大容量蓄电池使待机时间长达150小时。
带有RS232通讯接口，标准配置附带连接电脑的PC数据处理软件，可以方便、快捷地与PC机进行数据交换和参数设定。
大容量存储最大500组（每组冲击次数32～1）硬度测量数据，每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。利用软件连接电脑还可实现海量存储。
可预先设置硬度值上、下限，超出范围自动报警，方便用户批量测试的需要。
支持“锻钢（Steel）”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表。
“一键恢复功能”使仪器完全恢复到原始出厂状态，在也不用担心由于误操作导致仪器出现的大部分使用问题；
具有自动休眠、自动关机等节能功能，低功耗设计，两节5号碱性电池供电，方便更换，电池可靠性更强。

三、EH860便携式里氏硬度计技术参数：
测量范围： (170-960)HLD,(17.9-69.5)HRC,(19-683)HB,(80-1042)HV,(30.6-102.6)HS,
(59.1-88)HRA, (13.5-101.7)HRB
测量方向：支持360º(垂直向下、斜下、水平、斜上、垂直向上)
硬度制式：里氏(HL)、布氏(HB)、洛氏A(HRA)、洛氏B(HRB)、洛氏C(HRC)、维氏(HV)、肖氏(HS)
测试精度：示值误差±4HLD，示值重复性±4HLD
测量材料：钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、锻钢
可选冲击装置：D、DC、DL、C、D+15、E、G
显示：点阵LCD，128×64图形点阵液晶
数据存储：最大500组（每组冲击次数32～1）
工作电压：3V（两节5号碱性电池）
主机持续工作时间：约100小时（不开背光时）
通讯接口：RS232 接口
打印机：微型热敏打印机
外形尺寸：133 X 82 X 32 mm
重量：约 0.4kg (主机) 约0.6kg (主机+打印机)

四、应用领域：
模具型腔等试验空间很狭小的工件。
机床导轨，汽车底盘的硬度检测。
轴承及其它零件生产流水线。
压力容器、汽轮发电机组及其设备的失效分析。
直接测试大型、重型的试件。
热处理工件的质量控制。
已安装的机械或永久性组装部件。
要求对测试结果有正规的原始记录。
金属材料仓库的材料区分。
大型工件大范围内多处测量部位的快速检验。

五、工作条件：
环境温度：操作温度－20～＋61℃；存储温度：－30℃～＋61℃
相对湿度≤90％；
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

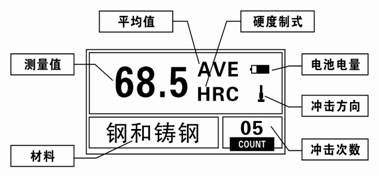

六、开机显示说明：


电池电量：显示剩余电量。
冲击方向：当前冲击方向。
平均值：达到设定的冲击次数后，显示平均值时出现。
硬度制式：当前测量值的硬度制。
测量值：当前单次测量值（无平均值提示），当前多次平均值（有平均值提示）。显示向上箭头: 表示超过转换或测量范围，显示向下箭头: 表示低于转换或测量范围。
材料：当前设定的材料。
冲击次数：测量时显示已经完成的冲击次数，用次数快捷键设置冲击次数时显示设置的冲击次数，浏览单次测量值时显示单次测量值的对应次数。

七、数据处理软件：
EH系列里氏硬度计数据处理软件主要功能包括，下载主机测量数据、批量存储测量数据文件、设定数据超限报警、设置主机状态参数、打印测量数据结果、帮助使用说明等强大功能，可及时提供测量报告的掌握与读取。

八、EH 860标准配置 :

序号	名称	数量
1	主机	1台
2	标准里氏硬度块（HLD值）	1块
3	D型冲击装置传感器	1只
4	数据传输处理软件	1套
5	数据通信线缆	1条
6	便携式热敏打印机及打印机充电器	1套
7	打印机数据传输线缆	1条
8	尼龙刷A	1只
9	小支承环	1只
10	高容量（5号）碱性电池	2节
11	合格证/ 保修卡/ 装箱单/ 使用说明书	1套
12	检定证书 / 里氏硬度转换对照表	1份
13	军用级高强度抗冲击密封防潮仪器箱	1只

九、选配件 :

序号	名称	数量
1	异型冲击装置传感器	7种
2	全系列异型支撑环	12个
3	尼龙刷B	配G型冲击装置
4	里氏硬度块(低硬度值)	配G型冲击装置

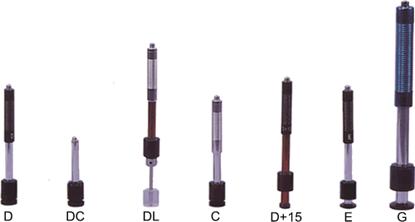

1．异型冲击装置传感器:

2．全系列异型支撑环:

特别注意：
当被测表面曲率半径小于30mm（D、DC、D+15、C、E型冲击装置）或小于50mm（Ｇ型冲击装置）的试样在测试时，应使用小支承环或异型支承环。

3．异型支承环系列表

序号	代  号	型  号	异型支承环简图	备  注
1	EH-7	Z10-15		测外圆柱面R10～R15
2	EH-8	Z14.5-30		测外圆柱面R14.5～R30
3	EH-9	Z25-50		测外圆柱面R25～R50
4	EH-10	HZ11-13		测内圆柱面R11～R13
5	EH-11	HZ12.5-17		测内圆柱面R12.5～R17
6	EH-12	HZ16.5-30		测内圆柱面R16.5～R30
7	EH-13	K10-15		测外球面SR10～SR15
8	EH-14	K14.5-30		测外球面SR14.5～SR30
9	EH-15	HK11-13		测内球面SR11～SR13
10	EH-16	HK12.5-17		测内球面SR12.5～SR17
11	EH-17	HK16.5-30		测内球面SR16.5～SR30
12	EH-18	UN		测外圆柱面，半径可调R10～

十、测量范围表：

材料	硬度制	冲击装置
		D/DC	D+15	C	G	E	DL
Steel and cast steel  钢和铸钢	HRC	17.9～68.5	19.3～67.9	20.0～69.5		22.4～70.7	20.6～68.2
	HRB	59.6～99.6			47.7～99.9		37.0～99.9
	HRA	59.1～85.8				61.7～88.0
	HB	127～651	80～638	80～683	90～646	83～663	81～646
	HV	83～976	80～937	80～996		84～1042	80～950
	HS	32.2～99.5	33.3～99.3	31.8～102.1		35.8～102.6	30.6～96.8
Steel锻钢	HB	143～650
CWT、ST 合金工具钢	HRC	20.4～67.1	19.8～68.2	20.7～68.2		22.6～70.2
	HV	80～898	80～935	100～941		82～1009
Stainless steel 不锈钢	HRB	46.5～101.7
	HB	85～655
	HV	85～802
GC. IRON 灰铸铁	HRC
	HB	93～334			92～326
	HV
NC、IRON 球墨铸铁	HRC
	HB	131～387			127～364
	HV
C．ALUM 铸铝合金	HB	19～164		23～210	32～168
	HRB	23.8～84.6		22.7～85.0	23.8～85.5
BRASS 铜锌合金 （黄铜）	HB	40～173
	HRB	13.5～95.3
BRONZE铜锡合金 （青铜）	HB	60～290
COPPER纯铜	HB	45～315

十一、异型冲击装置传感器技术参数对照表及适用范围：

异型冲击装置			DC(D)/DL	D+15		C		G		E
冲击能量 冲击体质量			11mJ 5.5g/7.2g	11mJ 7.8g		2.7mJ 3.0g		90mJ 20.0g		11mJ 5.5g
球头硬度: 球头直径: 球头材料:			1600HV 3mm 碳化钨	1600HV 3mm 碳化钨		1600HV 3mm 碳化钨		1600HV 5mm 碳化钨		5000HV 3mm 金刚石
冲击装置直径: 冲击装置长度:   冲击装置重量:			20mm 86(147)/ 75mm 50g	20mm 162mm   80g		20mm 141mm   75g		30mm 254mm   250g		20mm 155mm   80g
试件最大硬度			940HV	940HV		1000HV		650HB		1200HV
试件表面平均粗糙度Ra:			1.6μm	1.6μm		0.4μm		6.3μm		1.6μm
试件最小重量: 可直接测量 需稳定支撑 需密实耦合			>5kg 2～5kg 0.05～2kg	>5kg 2～5kg 0.05～2kg		>1.5kg 0.5～1.5kg 0.02～0.5kg		>15kg 5～15kg 0.5～5kg		>5kg 2～5kg 0.05～2kg
试件最小厚度 密实耦合 硬化层最小深度			5mm ≥0.8mm	5mm ≥0.8mm		1mm ≥0.2mm		10mm ≥1.2mm		5mm ≥0.8mm
球头压痕尺寸
硬度300HV时	压痕直径 压痕深度	0.54mm 24μm			0.54mm 24μm		0.38mm 12μm		1.03mm 53μm	0.54mm 24μm
硬度600HV时	压痕直径 压痕深度	0.54mm 17μm			0.54mm 17μm		0.32mm 8μm		0.90mm 41μm	0.54mm 17μm
硬度800HV时	压痕直径 压痕深度	0.35mm 10μm			0.35mm 10μm		0.35mm 7μm		-- --	0.35mm 10μm
冲击装置传感器     适用范围		DC型测量孔或圆柱筒内; DL型测量细长窄槽或孔； D型用于常规测量			D+15型接触面细小，加长，适宜测量沟槽或凹入的表面		C型冲击力小，对被测表面损伤很小，不破坏硬化层，适合测量小轻薄部件及表面硬化层		G型测量大厚重及表面较粗糙的
