产品名称：

YEJ系列电磁制动电机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 交流制动电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YEJ系列电磁制动电机产品详细说明：

YEJ系列（IP44）电磁制动三相异步电动机是Y系列（IP44）三相异步电动机的派生系列电动机产品。机座号从80-200共8个机座号，功率从0。55KW-37KW共47个规格。YEJ系列（IP44）电磁制动三相异步电动机是在Y系列（IP44）三相异步电动机的后端附加同轴的电磁制动器而成。它的功率等级、安装尺寸、绝缘等级、工作方式、冷却方式，使用条件等均与Y系列（IP44）电动机相同。它符合JB/T6456-1992《YEJ系列（IP44）电磁制动三相异步电动机技术条件》的要求。

YEJ系列（IP44）电磁制动三相异步电动机的安装型式有：IMB3（卧式有底脚、端盖不带凸缘）、IMB35（臣式有底脚、端盖带凸缘）、等三种方式。

YEJ系列（IP44）电磁制动三相异步电动机适用于不含易爆、易燃和不含腐蚀性气体的场合的要求快速制动、准确定位、往复运转、频繁起动、防止滑行的各种机械中作主传动或辅助传动用，如：升降机、运输机械、包装机械、印刷机械、食品机械、建筑机械、木工机械、减速机械、冶金机械等。
结构特点与运行原理：
　　YEJ系列电磁制动三相异步电动机的定转子与Y系列（IP44）通用。附加的制动器由直流励磁，当电动机接通三相电源，电磁铁也同时接通，并产生电磁吸力，将衔铁4吸合使盘式制动器3的磨擦面与静止的磨擦副相脱离，电动机开始转动。断电后，电磁铁也同时断电，电磁铁的电磁吸力消失，衔铁4在制动弹簧7的压力下，与盘式制动器的磨擦面接触，产生磨擦力矩，使电动机停转，电动机在停电制动后，如需要改变一下转子的位置，可借助于释放孔处的释放螺钉6松紧来带动两个特殊滑块，使之产生相互位移，将盘式制动器与静止磨擦副脱开。

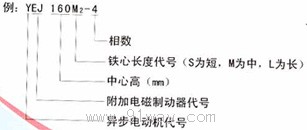

YEJ系列电磁制动电机型号说明

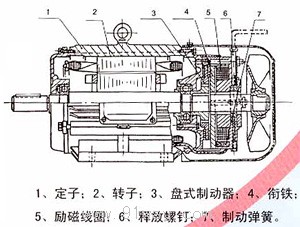

YEJ系列电磁制动电机结构图

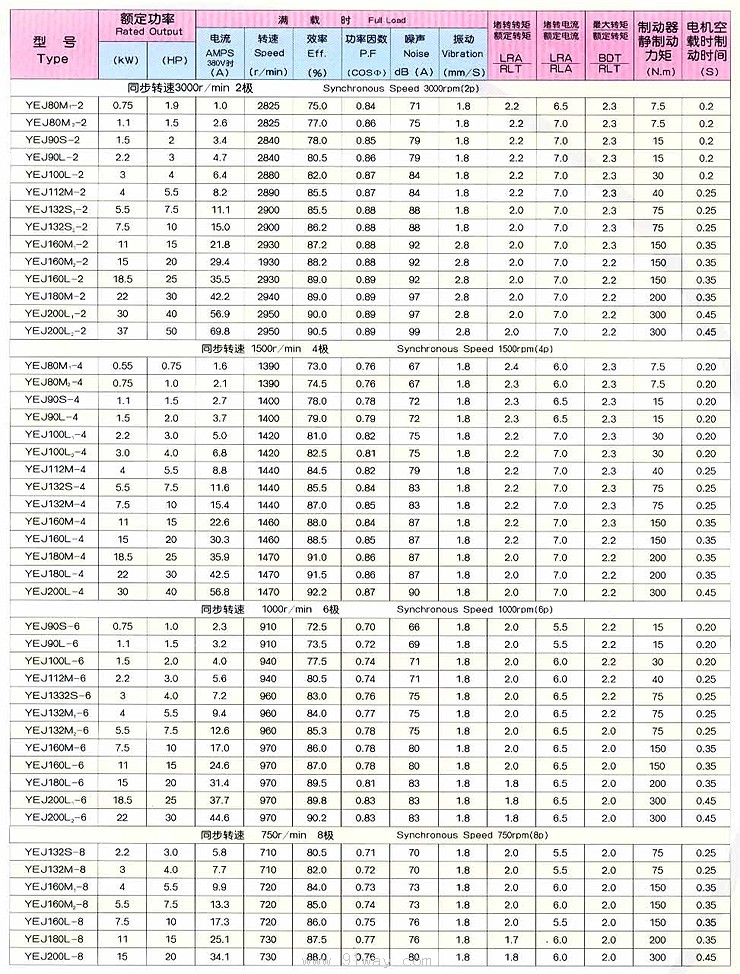

YEJ系列电磁制动电机技术参数

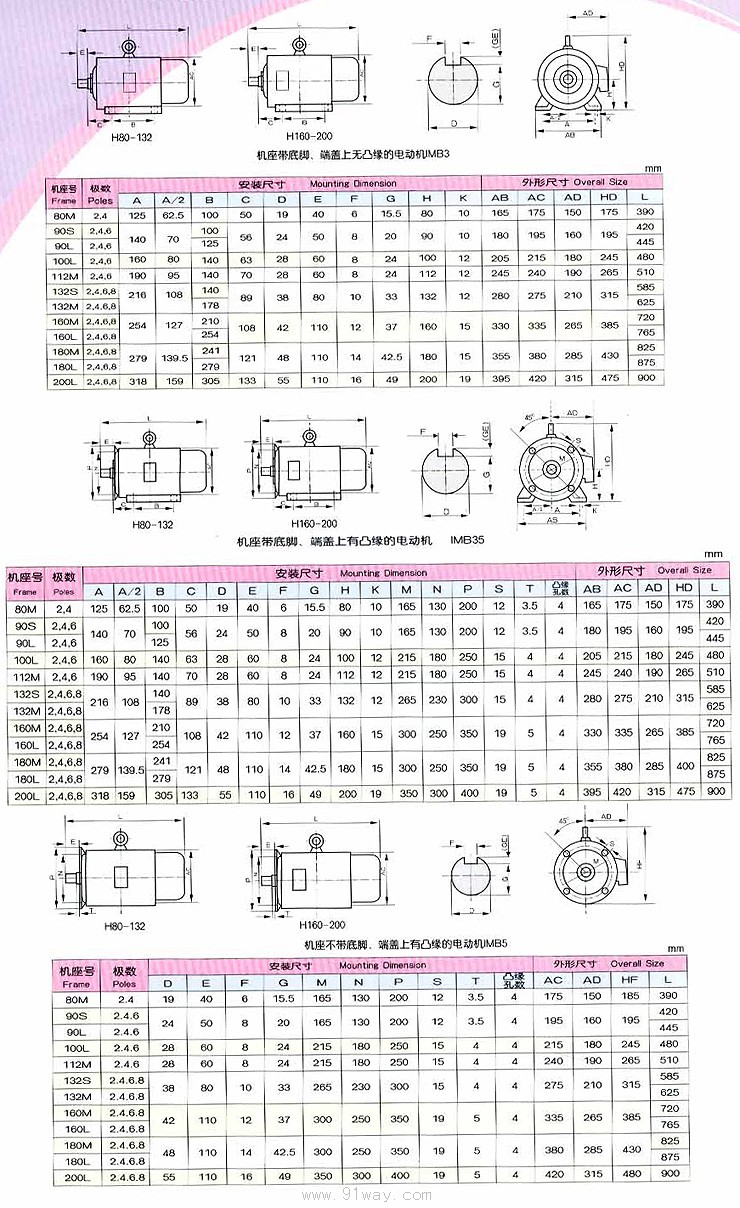

YEJ系列电磁制动电机外形及安装尺寸

型号 Type	额定功率 KW	满载时				堵转电流额定电流 Ikn/In	堵转转距额定转距 Tkn/Tn	最大转距额定转距 Tmax/In	静制动力距不大于 TSB	励磁电压 Ufv	转动惯量 kg·m	空载转动时间不不大于S
型号 Type	额定功率 KW	转速 r/min	电流 A	效率 %	功率因数 Φ	堵转电流额定电流 Ikn/In	堵转转距额定转距 Tkn/Tn	最大转距额定转距 Tmax/In	静制动力距不大于 TSB	励磁电压 Ufv	转动惯量 kg·m	空载转动时间不不大于S
YEJ801-2	3.0.75	2825	1.8	75	0.84	6.5	2.2	2.3	7.5	96	0.00428	0.2
YEJ802-2	1.1	2825	2.6	77	0.86	7.0			7.5		0.00496
YEJ90S-2	1.5	2840	3.4	78	0.85				15		0.0074
YEJ90L-2	2.2	2840	4.8	80.5	0.86				15		0.00933
YEJ100L-2	3.0	2880	6.4	82	0.87				29.4		0.01504
YEJ112M-2	4.0	2890	8.2	85.5	0.87				39.2	170	0.03199	0.25
YEL132S1-2	5.5	2900	11.1	85.5	0.88		2.0		73.6		0.06434
YEL132S2-2	7.5	2900	15	86.2	0.88				73.6		0.0724
YEL160M1-2	11	2930	21.8	87.2	0.88				147.2		0.22853	0.35
YEL160M2-2	15	2930	29.4	88.2	0.88			2.2	147.2		0.26623
YEL160L-2	18.5	2930	35.5	89	0.89				147.2		0.316
YEL180M-2	22	2940	42.2	89	0.89				215.8		0.37637
YEL200L1-2	30	2950	56.9	90	0.89				294.3		0.739	0.45
YEL200L2-2	37	2950	69.8	90.5	0.89				294.3		0.8181
YEL225M-2	45	2970	83.9	91.5	0.89				441.5		1.269
YEL801-4	0.55	1390	1.5	73	0.76	6.0	2.4	2.3	7.36	96	0.00866	0.2
YEL802-4	0.75	1390	2.0	74.5	0.76	6.0	2.3		7.36		0.01073
YEL90S-4	1.1	1400	2.7	78	0.78	6.5			14.7		0.01132
YEL90L-4	1.5	1400	3.7	79	0.79	6.5			14.7		0.0143
YEL100L1-4	2.2	1420	5.0	80	0.82	7.0	2.2		29.4		0.02733
YEL100L2-4	3.0	1420	6.8	82.5	0.81				29.4		0.03506
YEL112M-4	4.0	1440	8.8	84.5	0.82				39.2	170	0.04969	0.25
YEL132S-4	5.5	1440	11.6	85.5	0.84				73.6		0.11584
YEL132M-4	7.5	1440	15.4	87	0.85			2.2	73.6		0.15404
YEL160M-4	11	1460	22.6	88	0.84				147.2		0.3986	0.35
YEL160L-4	15	1460	30.3	88.5	0.85				147.2		0.6828
YEL180M-4	18.5	1470	35.9	91	0.86		2.0		200		0.68667
YEL180L-4	22	1470	42.5	91.5	0.86				200		0.7677
YEL200L-4	30	1470	56.8	92.2	0.87				294.3		1.3963	0.45
YEL225S-4	37	1480	70.4	91.8	0.87		1.9		441.5		2.158
YEL225M-4	45	1480	84.2	92.3	0.88		1.9		441.5		2.463
YEL90S-6	0.75	910	2.2	72.5	0.70	5.5	2.0		14.7	96	0.01514	0.2
YEL90L-6	1.1	910	3.2	73.5	0.72	5.5			14.7		0.01815
YEL100L-6	1.5	940	5.6	80.5	0.74	6.0			29.4		0.03573
YEL112M-6	2.2	940	5.6	80.5	0.74	6.0			39.2	170	0.07639	0.25
YEL132S-6	3	960	7.2	83	0.76	6.5			73.6		0.15437
YEL132M1-6	4.0	960	9.4	84	0.77				73.6		0.1906
YEL132M2-6	5.5	960	12.6	85.3	0.78			2.0	73.6		0.2384
YEL160M-6	7.5	970	17	86	0.78				147.2		0.45813	0.35
YEL160L-6	11	970	24.6	87	0.78				147.2		0.59078
YEL180L-6	15	970	31.4	89.5	0.81		1.8		215.8		0.9919
YEL200L1-6	18.5	970	37.7	89.8	0.83				294.3		1.6809	0.45
YEL200L2-6	22	970	44.6	90.2	0.83				294.3		1.838
YEL225M-6	30	980	59.5	90.2	0.85		1.7		441.5		2.639
YEL132S-8	2.2	710	5.8	80.5	0.71	5.5	2.0		73.6		0.15534	0.25
YEL132M-8	3.0	710	7.7	82	0.72	5.5			73.6		0.19184	0.25
YEL160M1-8	4.0	720	9.9	84	0.73	6.0			147.2		0.37563	0.35
YEL160M2-8	5.5	720	13.3	85	0.74	6.0			147.2		0.4714
YEL160-8	7.5	720	17.7	86	0.75	5.5			147.2		0.60538
YEL180L-8	11	730	24.8	87.5	0.77	6.0	1.7		215.8		0.9676
YEL200L-8	15	730	34.1	88	0.76		1.8		294.3		1.694	0.45
YEL225S-8	18.5	730	41.3	89.5	0.76		1.7		441.5		2.299
YEL225M-8	22	730	47.6	90	0.78		1.8		441.5		2.736

机座号 Frame size	H80-225
功率 Power	0.55-45KW
同步转速 Synchronous speed	3000;1500;1000;750RPM
电压 Voltage	220/380;380/660V
频率 Frequency	50Hz;60Hz
防护等级 Protection class	IP44;IP54;IP55
绝缘等级 Insulation class	B、F
环境温度 Ambi.temperature	-15∽+40℃
海拔 Altitude above sea level	≤1000m

接线盒 Terminal Boxes

机座号 Frame No.	管螺纹直径 Dia.of pipe thread mm		出线孔直径 Dia.of outlet hole mm
机座号 Frame No.	Y系列及派生	Y2系列及派生	Y系列及派生	Y2系列及派生
H63∽90	M24×1.5-6g		1×11
H100	M30×2-6g	M24×1.5-6g	1×13	1×11
H112∽132	M30×2-6g		1×13	2×15
H160∽180	M36×2-6g		1×25	2×18
H200∽225	M48×2-6g		1×36	2×36
H250∽280	M64×2-6g		1×51	2×51
H315	M64×2-6g		2×51
H355	M64×2-6g	M72×2-6g	2×51	2×52

振动 Vibration

电机在空载时测得的振动速度有效值（即振动烈度限值）不超过表4中的N级所列值，用户提出要求也可制作R级。

At no load the virtual values of the vibretion velocity(i.e,the limits of vibration severity)of motors should not exceed the values specified in table 4.class R.is available on request.

机座号 Frame No.	<132		>132∽225		>225∽355
同步转速 Synchronous speed r/min	600∽1800	>1800∽3600	600∽1800	>1800∽3600	600∽1800	>1800∽3600
振动等级 Vibration Class	振动速度有效值mm/s Effective Value of Vibration speed mm/s
N	1.8
R	0.71	1.12	1.12	1.80	1.80	2.80
S	0.45	0.71	0.71	1.12	1.12	1.80

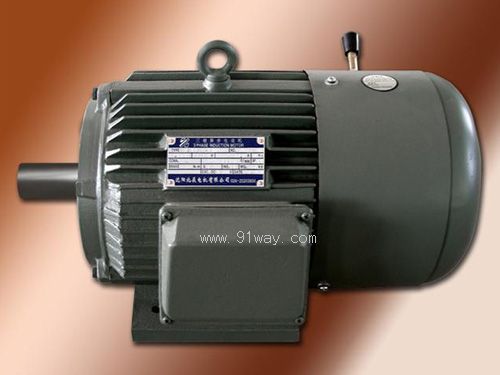

YEJ系列电磁制动电机

YEJ系列电磁制动电机（示意图）
