产品名称：

ZDZ,ZLZ,ZSZ系列圆柱齿轮减速器

型号规格：

ZDZ,ZLZ,ZSZ系列圆柱齿轮减速器

产品类别：

常规产品 -- 机械传动 -- 齿轮减速机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

ZDZ,ZLZ,ZSZ系列圆柱齿轮减速器产品详细说明：

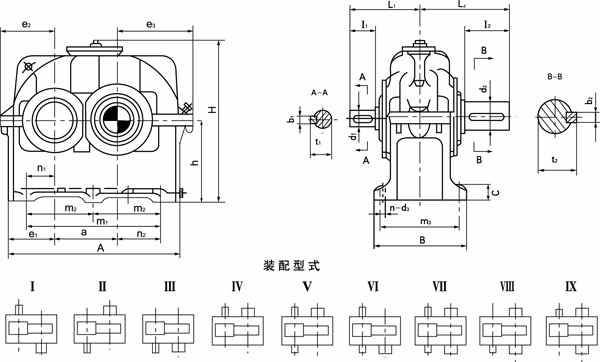

ZDZ（单级）外形尺寸安装尺寸

规格	Ａ	Ｂ	Ｈ ≈	a	i=1.25～2.8					i=3.15～4.5					i=5～5.6
规格	Ａ	Ｂ	Ｈ ≈	a	d1 (m 6)	I1	L1	b1	t1	d1 (m 6)	I1	L1	b1	t1	d1 (m 6)	I1	L1	b1	t1
80 100 125	235 290 355	150 175 195	210 260 330	80 100 125	28 42 48	42 82 82	112 167 180	8 12 14	31 45 51.5	24 28 38	36 42 58	106 127 158	8 8 10	27 31 41	19 22 28	28 36 42	98 121 142	6 6 8	21.5 24.5 31
160 200 250	445 545 680	245 310 370	403 507 662	160 200 250	65 80 100	105 130 165	225 275 340	18 22 28	69 85 106	48 60 80	82 105 130	202 250 305	14 18 22	51.5 64 85	38 48 60	58 82 105	178 227 280	10 14 18	41 51.5 64
280 315 355	755 840 930	450 500 550	722 770 930	280 315 355	110 130 140	165 200 200	385 445 470	28 32 36	116 137 148	85 95 100	130 130 165	350 375 435	22 25 28	90 100 106	65 75 90	105 105 130	325 350 400	18 20 25	69 79.5 95
400 450 500	1040 1150 1290	605 645 710	982 1090 1270	400 450 500	150 160 180	200 240 240	485 545 580	36 40 45	158 169 190	110 120 130	165 165 200	450 470 540	28 32 32	116 127 137	95 100 120	130 165 165	415 470 505	25 28 32	100 106 127
560	1440	780	1360	560	200	280	660	45	210	150	200	580	36	158	130	200	580	32	137

规格	d2 (m6)	I2	L2	b2	t2	c	m1	m2	m3	n1	n2	e1	e2	e3	h	地脚螺栓孔		重量	润滑油量
规格	d2 (m6)	I2	L2	b2	t2	c	m1	m2	m3	n1	n2	e1	e2	e3	h	d3	n	重量	润滑油量
80 100 125	32 48 55	58 82 82	128 167 182	10 14 16	35 51.5 59	18 22 25	180 225 290	- - -	120 140 160	40 52.5 65	60 72.5 100	67.5 85 97.5	81 102 119	101 122 155	100 125 160	12 15 15	4	14 35 76	0.9 1.6 3.2
160 200 250	70 90 110	105 130 165	225 275 340	20 25 28	74.5 95 116	32 40 50	355 425 550	- - 275	200 255 305	73 80 110	122 145 190	118 140 175	141 169 214	190 235 295	200 250 315	18.5 24 28	4 4 6	115 228 400	6.5 12.5 23
280 315 355	130 140 150	200 200 200	420 445 470	32 36 36	137 148 158	50 63 63	620 700 770	310 350 385	380 420 470	120 137.5 142.5	220 247.5 272.5	187.5 207.5 222.5	228 254 269	328 364 397	355 400 450	28 35 35	6	540 800 870	36 45 70
400 450 500	160 170 190	240 240 280	525 545 620	40 40 45	169 179 200	80 80 100	850 950 1080	425 475 540	510 550 610	150 165 190	300 335 390	245 265 295	304 331 418	454 501 618	500 560 630	42 42 42	6	1640 2100 3100	90 125 180
560	240	330	790	56	252	100	1200	600	680	205	435	325	432	662	710	48	6	3730	250

ZDZ减速器功率P1

公称传动比i	公称转速r/min		规格
	公称转速r/min		80	100	125	160	200	250	280	315	355	400	450	500	560
	输入 n1	输出 n2	公称输入功率（Ｐ１）kw
1.25	1500 1000 750	1200 800 600	57 40 31	103 69 52	205 140 105	360 260 190	633 446 348	1121 807 636
1.4	1500 1000 750	1070 715 535	53 37 29	96 65 48	194 132 102	326 240 180	616 433 337	1109 794 624
1.6	1500 1000 750	940 625 470	49 34 27	92 63 50	180 125 98	310 217 168	587 410 319	1068 760 595	1473 1051 824	1996 1430 1124	2766 1992 1569
1.8	1500 1000 750	835 552 415	45 31 24	87 62 48	173 120 95	290 206 160	557 389 302	1024 726 567	1411 1002 784	1925 1372 1074	2063 1906 1497
2	1500 1000 750	750 500 375	39 27 21	80 55 43	158 110 85	248 194 150	526 367 284	970 684 534	1339 946 738	1827 1296 1013	2536 1806 1414	2547 1999	3578 2821	4793 3775	5168
2.44	1500 1000 750	670 445 335	36 25 19	70 49 38	141 98 76	264 183 142	484 337 262	914 645 503	1236 874 682	1711 1207 941	2377 1683 1314	2402 1878	3397 2667	4521 3775	5168
2.5	1500 1000 750	600 400 300	32 22 17	64 45 35	127 88 68	245 170 132	447 311 241	855 601 468	1154 812 633	1617 1136 884	2264 1596 1243	2235 1742	3182 2492	4353 3406	4645
2.8	1500 1000 750	535 360 270	27 19 15	53 37 29	115 80 62	224 155 120	409 284 220	789 552 429	1063 746 580	1489 1048 816	2068 1456 1134	2049 1593	2945 2296	4000 3118	4232
3.15	1500 1000 750	475 315 235	23 16 13	47 33 25	96 67 52	203 140 109	375 260 202	709 496 385	990 695 540	1359 952 740	1924 1352 1052	2658 1817 1458	3790 2681 2084	5036 3607 2802	6666 4807 3747
3.55	1500 1000 750	425 280 210	20 14 11	41 28 22	85 59 46	179 124 96	337 234 181	639 446 346	898 528 488	1210 845 655	1730 1210 940	2410 1694 1312	3407 2396 1856	4460 3196 2483	6119 4395 3419
4	1500 1000 750	375 250 187	17 12 9	34 24 18	69 48 37	155 107 83	300 208 161	570 396 307	774 539 418	1095 764 590	1555 1088 844	2146 1501 1160	2981 2090 1618	3985 2838 2199	5651 4033 3128
4.5	1500 1000 750	335 220 166	14 9.5 7	29 20 15	55 38 30	137 95 73	260 180 139	495 344 266	703 488 378	997 694 536	1367 953 738	1878 1311 1015	2619 1832 1416	3635 2582 1997	4912 3485 2694
5	1500 1000 750	300 200 150	11 8 6	25 17 13	48 33 26	121 84 65	229 159 123	451 313 242	608 422 326	864 599 462	1179 820 633	1680 1168 900	2340 1692 1257	3149 2231 1724	4400 3125
5.6	1500 1000 750	270 180 134	10 7 5	20 14 11	40 27 21	109 75 59	211 146 113	389 270 208	531 368 285	779 540 416	1031 716 554	1564 1088 838	2038 1417 1092	2791 1969 1519	3778 2670 2061
6.3	1500 1000 750	240 160 120		16 11 9	36 25 19	90 63 49	175 121 94	353 244 189	465 322 249	651 451 349	944 655 507	1316 911 704	1804 1252 964	2547 1795 1388	3342 2356 1817

ZDZ,ZLZ,ZSZ系列圆柱齿轮减速器外形图2

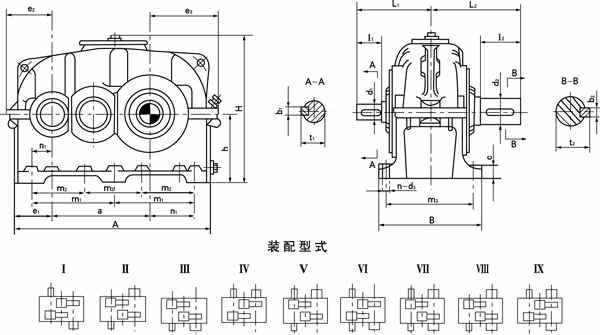

ZLZ（两级）外形尺寸安装尺寸

ZDZ,ZLZ,ZSZ系列圆柱齿轮减速器外形尺寸2

外形尺寸及安装尺寸

规格	A	B	H ≈	a	i=6.3-11.2					i=12.5-20					d2	I2 (m6)	L2	b2	t2
规格	A	B	H ≈	a	d1 (m6)	I1	L1	b1	t1	d1 (m6)	I1	L1	b1	t1	d2	I2 (m6)	L2	b2	t2
112 125 140	385 425 475	215 235 245	265 309 335	192 215 240	24 28 32	36 42 58	141 157 185	8 8 10	27 31 35	22 24 28	36 36 42	141 151 167	6 8 8	24.5 27 31	45 55 65	82 82 105	192 207 230	14 16 18	51.5 59 69
160 180 200	540 600 665	290 320 355	375 435 489	272 305 340	38 42 48	58 82 82	198 232 247	10 12 14	4 1 45 51.5	32 32 38	58 58 58	198 208 223	10 10 10	35 35 41	75 85 95	105 130 130	245 285 300	20 22 25	79.5 90 100
224 250 280 315	755 830 920 1030	390 450 500 570	515 594 670 780	384 430 480 539	48 60 65 75	82 105 105 105	267 315 340 365	14 18 18 20	51.5 64 69 79.5	42 48 55 60	82 82 82 105	267 292 317 365	12 14 16 18	45 51.5 59 64	100 110 130 140	165 165 200 200	355 380 440 470	28 28 32 36	106 116 137 148
355 400 450	1150 1280 1450	600 690 750	870 968 1065	605 680 765	85 90 100	130 130 165	410 440 515	22 25 28	90 95 106	70 80 85	105 130 130	385 440 480	20 22 22	74.5 85 90	170 180 220	240 240 280	530 560 640	40 45 50	179 190 231
					i=6.3-12.5					i=14-20
500 560 630 710	1600 1760 1980 2220	830 910 1010 1110	1190 1320 1480 1653	855 960 1080 1210	110 120 140 160	165 165 200 240	555 575 660 740	28 32 36 40	116 127 148 169	95 110 120 140	130 165 165 200	520 575 625 700	25 28 32 36	100 116 127 148	240 280 300 340	330 380 380 450	730 820 870 990	56 63 70 80	252 292 314 355

规格	c	m1	m2	m3	n1	n2	e1	e2	e3	h	地脚螺栓孔		重量 kg	润滑油量 L
规格	c	m1	m2	m3	n1	n2	e1	e2	e3	h	d3	n	重量 kg	润滑油量 L
112 125 140	22 25 25	160 180 200	- - -	180 200 210	43 45 47.5	85 100 112.5	75.5 77.5 85	92 98 106	134 153 171	125 140 160		6	60 69 105	3 4.3 6
160 180 200	32 32 40	225 250 280	- - -	245 275 300	58 60 65	120 135 155	103 110 117.5	126 134 148	188 209 238	180 200 225	18.5 18.5 24	6	155 185 260	8.5 11.5 16.5
224 250 280 315	40 50 50 63	310 350 380 420	- - - -	335 380 430 490	70 80 75 78	165.5 190 205 223	137.5 145 155 173	168 184 195 219	263 293 325 364	250 280 315 355	24 28 28 35	6	370 527 700 845	23 32 46 65
355 400 450	63 80 80	475 520 -	- - 400	520 590 650	92.5 95 117.5	252.5 265 317.5	192.5 215 242.5	238 275 305	398 445 505	400 450 500	35 42 42	6 6 8	1250 1750 2650	90 125 180
500 560 630 710	100 100 125 125	- - - -	440 490 540 510	710 790 870 950	120 120 115 140	345 390 425 480	262.5 265 295 335	337 354 394 440	557 624 694 780	560 630 710 800	48 48 56 56	8	3400 4500 6800 8509	250 350 350 520

ZLZ减速器功率P1（仅供参考）

公称传动比i	公称转速r/min		规格
	输入 n1	输出 n2	112	125	140	160	180	200	224	250	280	315	335	400	450	500	560	630	710
	输入 n1	输出 n2	公称输入功率(P1)kw
6.3	1500 1000 750	240 160 120	37.5 26.4 19.5	54 37.4 28.6	73 50 38.5	114 78 60	157 106 84	221 153 119	305 211 163	424 294 227	578 400 308	791 548 422	1156 802 618	1650 1146 884	2192 1558 1213	3132 2181 1685	4310 3000 2310	4347 3357	6229 4884
7.1	1500 1000 750	210 140 106	34 24 17.7	49 34 26	66 45.5 35	104 71 54.5	143 99 76	201 139 108	277 192 148	385 267 206	525 364 280	719 498 384	1051 729 562	1500 1042 804	1993 1416 1103	2847 1982 1532	3817 2731 2109	3952 3052	5663 4440
8	1500 1000 750	185 125 94	32 21.5 17	43 29.5 23	61 42.4 33	94.5 64 49	130 93 69	181.5 126 97	250 173 133	347 241 186	469 325 251	678 470 362	932 464 498	1309 938 700	1869 1298 1000	2489 1730 1333	3520 2447 1887	3398 2619	5019 3881
9	1500 1000 750	167 111 83	29 20 15	38.5 27 20.5	56 38.5 30	81 55 42	119 83.5 64	165.5 115 88	227 157 121	315 218 168	423 293 226	612 424 327	841 583 449	1182 819 613	1689 1172 903	2248 1561 1202	3483 2210 1703	3068 2363	4537 3502
10	1500 1000 750	150 100 75	26 18 14	35 24 18.5	50 35 26.6	73 50 38	109 75 58	149 103 80	204 142 109	284 197 152	383 266 204	555 384 296	762 528 407	1070 742 571	1530 1061 817	2038 1414 1088	2883 2001 1541	- 2777 2139	- 4112 3172
11.2	1500 1000 750	134 89 67	23 16 12	31.5 22 17	45 31 24	66 45 35	96 67 51	133 92 71	184 127 98	255 177 136	246 240 185	500 347 267	688 477 367	966 669 516	5381 957 737	1839 1275 982	2604 1806 1391	- 2506 1930	- 3711 2862

ZDZ,ZLZ,ZSZ系列圆柱齿轮减速器外形图3

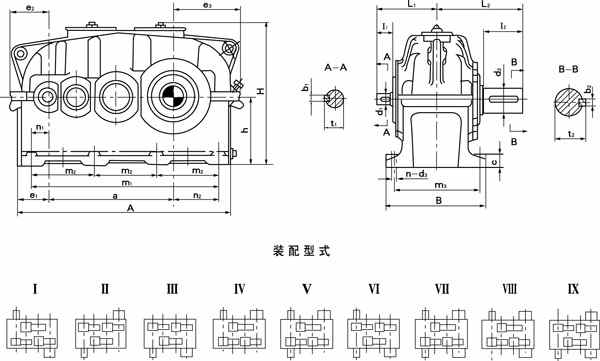

ZSZ（三级）外形及安装尺寸

ZDZ,ZLZ,ZSZ系列圆柱齿轮减速器外形尺寸3

规格	A	B	H ≈	a	i=22.4～7					i=80～100					d2 (m6)	I2	L2	b2	t2
规格	A	B	H ≈	a	d1 (m6)	I1	L1	b1	t1	d1 (m6)	I1	L1	b1	t1	d2 (m6)	I2	L2	b2	t2
160 180 200	600 665 355	290 320 355	375 435 492	352 395 440	24 28 32	36 42 58	166 187 218	8 8 10	27 31 35	19 22 22	28 36 36	158 181 196	6 6 6	21.5 24.5 24.5	75 85 95	105 130 130	245 285 300	20 22 25	79.5 90 100
224 250 280 315	840 930 1025 1160	390 450 500 570	535 589 662 749	496 555 620 699	38 42 48 48	58 82 82 82	233 282 307 337	10 12 14 14	41 45 51.5 51.5	24 32 38 42	36 58 58 82	244 258 283 337	8 10 10 12	27 35 41 45	100 110 130 140	165 165 200 200	355 380 440 470	28 28 32 36	106 116 137 148
					i=22.5～35.5					i=40～90
355 400 450	1280 140 1610	600 690 750	870 968 1067	785 880 989	60 65 70	105 105 105	380 410 450	18 18 20	64 69 74.5	48 55 60	82 82 105	357 387 450	14 16 18	51.5 59 64	170 180 220	240 240 280	530 560 640	40 45 50	179 190 231
					i=22.4～45					i=50～90
500 560 630 710	1790 2010 2260 2540	830 910 1030 1160	1170 1320 1480 1655	1105 1240 1395 1561	80 95 110 120	130 130 165 165	515 530 625 685	22 25 28 32	85 100 116 127	65 75 85 90	105 105 130 130	490 505 590 650	18 20 22 25	69 79.5 90 95	240 280 300 340	330 380 380 450	730 820 880 1010	56 63 70 80	252 292 314 355

规格	c	m1	m2	m3	n1	n2	e1	e2	e3	h	地脚螺栓孔		重量 kg	润滑油量
规格	c	m1	m2	m3	n1	n2	e1	e2	e3	h	d3	n	重量 kg	润滑油量
160 180 200	32 32 40	510 570 630	170 190 210	245 275 300	38 37.5 40	120 137.5 150	83 85 97.5	107 109 128	188 209 238	180 200 225	18.5 18.5 24	8	170 205 285	10 14 19
224 250 280 315	40 50 50 63	705 810 855 960	235 270 285 320	335 385 430 490	43.5 60 35 40	165.5 195 200 218	110.5 120 120 143	141 158 160 189	163 293 325 364	250 280 315 355	24 28 28 35	8	395 540 750 940	26 36 53 75
355 400 450	63 80 80	1080 1200 1350	360 400 450	520 590 650	42.5 45 48	252.5 275 313	143 155 178	188 215 240	398 445 505	400 450 500	35 42 42	8	1400 1950 2636	115 160 220
500 560 630 710	100 100 125 125	1500 1680 1890 2130	500 560 630 710	710 790 890 1000	59 70 72.5 92.5	332.5 370 422.5 472.5	200 235 255 297.5	277 324 344 400	557 624 694 780	560 630 710 800	48 48 56 56	8	3800 5100 7060 9205	300 450 520 820

ZSZ减速器功率P1（仅供参考）

公称传动比 i	公称转速 r/min		规格
	公称转速 r/min		160	180	200	224		250		280		315	355		400	450	500	560	630	710
	输入 n1	输出 n2	公称输入功率（P1）Kw
22.4	1500 1000 750	67 44 33	34 24 18	51 35 27	68 48 37	98 68 52		131 91 70		182 128 97		270 185 135	440 262 215		530 355 275	780 540 415	1065 750 500	1450 1025 800	1865 1325 1030	— 1905 1485
25	1500 1000 750	60 40 30	32 22 16	46 31 24	63 43 33	96 66 51		115 80 60		157 108 84		240 163 122	365 259 195		470 315 240	705 465 350	1020 705 540	1405 975 750	1865 1325 1030	— 1905 1485
28	1500 1000 750	54 36 27	29 20 15	42 29 22	59 41 31	86 60 46		113 75 56		142 98 76		220 148 114	325 215 160		425 280 210	625 420 310	945 650 500	1260 870 670	1800 1245 960	— 1760 1355
31.5	1500 1000 750	48 32 24	26 17 14	37 26 20	51 35 27	79 55 42		95 63 49		127 86 65		197 132 100	290 195 145		395 370 200	560 370 280	840 585 450	1140 790 605	1600 1110 855	— 1565 1200
35.5	1500 1000 750	42 28 21	23 15 12	34 23 18	47 32 25	70 48 37		88 59 44		117 89 61		178 118 90	275 180 140		350 235 175	510 340 255	765 520 405	1025 710 545	1450 1000 750	— 1410 1090
40	1500 1000 750	38 25 19	21 17 11	30 21 16	42 29 22	64 40 31		79 53 41		107 71 55		158 108 80	235 160 125		325 210 155	465 315 235	675 465 360	930 640 465	1300 900 680	- 1315 1015
45	1500 1000 750	33 22 17	17 12 9	24 16 12	34 24 18	46 32 25		70 47 36		96 64 50		142 95 74	215 145 110		280 185 140	410 280 210	615 425 320	850 590 450	1130 770 600	— 1150 885
50	1500 1000 750	30 20 15	15 11 8	22 15 12	32 22 17	46 31 24		63 43 32		85 59 41		128 85 65	195 130 95		245 165 125	360 240 180	540 370 290	750 520 400
56	1500 1000 750	27 18 13.4	15 10 8	21 15 11	31 22 17	43 30 23		56 38 28		76 52 40		112 77 58	170 115 90		220 145 110	310 210 160	480 230 255	675 470 360	955 660 510	1340 930 715
63	1500 1000 750	24 16 12	12 8 6	17 12 9	23 16 12	37 25 20		45 30 23		61 42 32		105 70 52	145 100 75		195 130 100	280 190 140	425 290 225	605 420 325	860 600 400	1170 810 620
71	1500 1000 750	21 14 10.5	11 8 6	17 11 9	23 15 12	33 23 18		40 27 21		56 38 29		90 60 45	130 90 65		185 115 90	245 170 125	390 270 210	540 370 285	770 540 410	1045 725 555
80	1500 1000 750	18.8 12.5 9.4	9 6 4	13 9 7	18 12 10	26 18 14		36 24 19		51 34 27		80 54 42	115 80 60		155 100 80	225 150 110	340 240 185	470 330 250	675 470 360	960 665 510
90	1500 1000 750	16.7 11.1 8.3	8 6 4	12 8 6	18 12 9	25 17 13		33 22 17		46 30 23		74 49 37	105 70 55		140 95 70	200 130 100	305 200 160	395 278 210	590 405 300	765 530 405
100	1500 1000 750	15 10 7.5	8 5 4	11 7 6	16 11 8	24 16 13		30 21 16		43 29 22		60 40 30	—		—	—	—	—	—	—

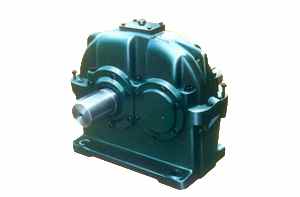

ZDZ,ZLZ,ZSZ系列圆柱齿轮减速器

ZDZ,ZLZ,ZSZ系列圆柱齿轮减速器（示意图）
