产品名称：

BL系列摆线针轮减速器

型号规格：

BL系列摆线针轮减速器

产品类别：

常规产品 -- 机械传动 -- 摆线减速机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

BL系列摆线针轮减速器产品详细说明：

BL系列摆线针轮减速器

尺寸机型号		CF	L1	e	e1	P	E	M	n-d	S	D2	D3	D4	D	b	h	t	D1	b1	h1	t1	K	重量
B	1	151	282	58	28	4	16	65	6-13	M8	230	200	170	35	10	38	30	18	6	20.5	14.5	-	45
B	15	151	282	58	28	4	16	65	6-13	M8	230	200	170	35	10	38	30	18	6	20.5	14.5	-	24
X	3	143	263	45	35	4	15	50	6-12	M8	230	200	170	35	10	38	30	18	6	20.5	14.5	-	26
B	2	187	352	82	36	4	20	89	6-13	M10	260	230	200	45	14	48.5	39.5	22	6	24.5	18.5	-	75
B	18	187	352	82	36	4	20	89	6-13	M10	260	230	200	45	14	48.5	39.5	22	6	24.5	18.5	-	38
X	4	161	324	63	40	4	15	79	6-12	M10	260	230	200	45	14	48.5	39.5	22	6	24.5	18.5	-	38
B	3	227	422	82	58	4	22	89	6-13	M10	340	310	270	55	16	59	49	30	8	33	26	-	110
B	22	227	422	82	58	4	22	89	6-13	M10	340	310	270	55	16	59	49	30	8	33	26	-	75
X	5	219	416	79	45	4	20	92	6-12	M10	340	310	270	55	16	59	49	30	8	33	26	200	93
B	4	269	490	105	58	5	26	114	8-17	M12	400	360	316	70	20	74.5	62.5	35	10	38	30	-	170
B	27	269	490	105	58	5	26	114	8-17	M12	400	360	316	70	20	74.5	62.5	35	10	38	30	-	115
X	6	262	476	80	54	5	22	92	8-16	M12	400	360	316	65	18	69	58	35	10	38	30	220	138
X	7	279	532	98	65	5	22	114	8-18	M12	430	390	345	80	22	85	71	40	12	43	35	230	160
B	5	323	629	130	82	6	30	140	12-24	M16	495	450	400	90	25	95	81	45	14	48.5	39.5	-	350
B	33	323	629	130	82	6	30	140	12-24	M16	495	450	400	90	25	95	81	45	14	48.5	39.5	-	203
X	8	335	602	110	70	6	30	112	12-18	M16	490	450	400	90	25	95	81	45	14	48.5	39.5	360	240
B	6	379	736	165	82	8	35	177	12-24	M20	580	520	455	100	28	106	90	50	14	53.5	44.5	-	500
B	39	379	736	165	82	8	35	177	12-24	M20	580	520	455	100	28	106	90	50	14	53.5	44.5	-	390
X	9	382	724	129	80	8	35	170	12-22	M20	580	520	455	100	28	106	90	50	14	53.5	44.5	350	370
B	7	414	783	165	82	10	40	180	12-28	M24	650	590	520	110	28	116	100	55	16	59	49	-	645
B	45	414	783	165	82	10	40	180	12-28	M24	650	590	520	110	28	116	100	55	16	59	49	-	525
X	10	438	814	140	100	10	40	174	12-22	M24	650	590	520	110	28	116	100	55	16	59	49	390	622

尺寸Size 机型号Machine Type		L1	e	e1	P	E	M	n-d	S	D2	D3	D4	CF	D	b	h	t	D1	b1	h1	t1	K1	重量Weight
B	31	473	82	28	4	22	89	6-13	M10	340	310	270	318	55	16	59	49	18	6	20.5	14.5	300	150
B	2215	473	82	28	4	22	89	6-13	M10	340	310	270	318	55	16	59	49	18	6	20.5	14.5	300	130
X	53	473	79	35	4	20	92	6-12	M10	340	310	270	307	55	16	59	49	18	6	20.5	14.5	300	94
B	41	540	105	28	5	26	114	8-17	M12	400	360	316	360	70	20	74.5	62.5	18	6	20.5	14.5	310	205
B	2715	540	105	28	5	26	114	8-17	M12	400	360	316	360	70	20	74.5	62.5	18	6	20.5	14.5	310	124
X	63	513	80	35	5	22	92	8-16	M12	400	360	316	350	65	18	69	58	18	6	20.5	14.5	310	149
B	42	558	105	36	5	26	114	8-17	M12	400	360	316	379	70	20	74.5	62.5	22	6	24.5	18.5	320	205
B	2718	558	105	36	5	26	114	8-17	M12	400	360	316	379	70	20	74.5	62.5	22	6	24.5	18.5	320	175
X	74	578	98	40	5	22	114	8-18	M12	430	390	345	388	80	22	85	71	22	6	24.5	18.5	320	193
B	52	644	130	36	6	30	140	12-24	M16	495	450	400	442	90	25	95	81	22	6	24.5	18.5	360	380
B	3318	644	130	36	6	30	140	12-24	M16	495	450	400	442	90	25	95	81	22	6	24.5	18.5	360	235
X	84	644	110	40	6	30	112	12-18	M16	490	450	400	448	90	25	95	81	22	6	24.5	18.5	360	270
B	53	706	130	58	6	30	140	12-24	M16	495	450	400	461	90	25	95	81	55	16	59	49	360	415
B	3322	706	130	58	6	30	140	12-24	M16	495	450	400	461	90	25	95	81	55	16	59	49	360	260
X	85	692	110	45	6	30	112	12-18	M16	490	450	400	475	90	25	95	81	30	8	33	26	360	335
B	63	796	165	58	8	35	177	12-24	M20	580	520	455	514	100	28	106	90	30	8	33	26	350	550
B	3922	796	165	58	8	35	177	12-24	M20	580	520	455	514	100	28	106	90	30	8	33	26	350	425
X	95	790	129	45	8	35	170	12-22	M20	580	520	455	514	100	28	106	90	30	8	33	26	350	461
B	74	856	165	5, 8	10	40	180	12-28	M24	650	590	520	569	110	28	116	100	35	10	38	30	390	770
B	4527	856	165	58	10	40	180	12-28	M24	650	590	520	569	110	28	116	100	35	10	38	30	390	545
X	106	884	140	54	10	40	174	12-22	M24	650	590	520	586	110	28	116	100	35	10	38	30	390	650

BL系列摆线针轮减速器

BL系列摆线针轮减速器

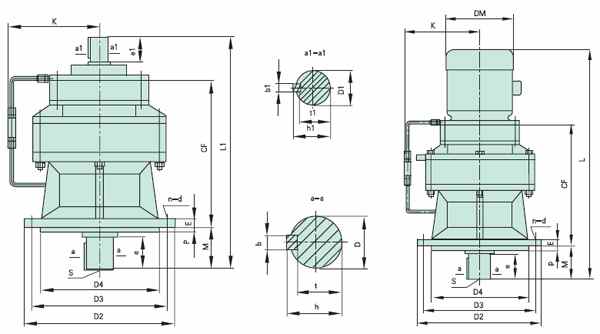

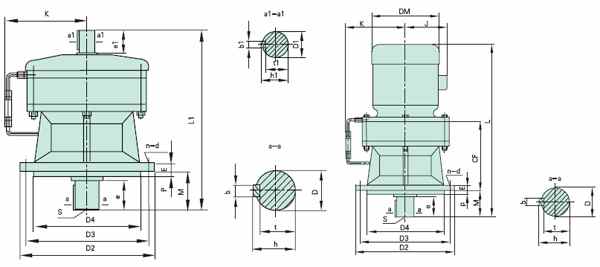

BL系列摆线针轮减速器（示意图）
