产品名称: TJC-1.14/125低压接触器用陶瓷真空灭弧室
型号规格: TJC-1.14/125低压接触器用陶瓷真空灭弧室
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 陶瓷真空灭弧室
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:

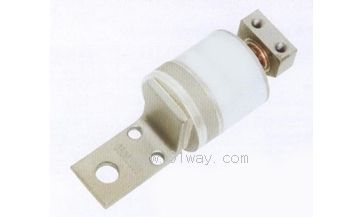

(点击小图查看大图)
TJC-1.14/125低压接触器用陶瓷真空灭弧室产品详细说明:
概述
TJC-1.14/125低压接触器用陶瓷真空灭弧室采用陶瓷作绝缘外壳,触头为WCCu合金材料,采用先进的一次封排工艺,具有体积小,分断能力强,寿命长,维护简单,无爆炸危险,无污染,噪音低等优点。广泛用于煤矿,化工,石油冶金等部门,更适合在频繁操作和环境恶劣的地方使用。 产品说明

主要技术参数

参数名称Parameter name

单位Unit

数值Value

额定电压 Rated voltage

kV

1.14

额定电流 Rated normal current

A

125

额定频率 Rated frequency

Hz

50

额定接通电流 Rated put through current

A

1250

额定分断电流Rated breaking current

A

1000

极限分断电流Limiting breaking current

A

1250

额定短时耐受电流Rated short-time withstand current

A

1000

机械寿命Mechanical endurance

万次
Ten thousand

100

额定分断次数
Rated breaking time

AC3类

万次
Ten thousand

15

AC4类

万次
Ten thousand

0.6

触头自闭力 Closing force due to bellow and atmosphere

N

20±10

额定开距时的触头反力
Force required to hold contacts open at full stroke

N

50±20

触头自闭力下的回路电阻
Contact automatic blocking ability loop electrical resistance

μΩ

≤120

触头允许磨损厚度Contact-wear allowance thickness

mm

2

贮存期
Storage period

年Year

20

内部气体压力 Internal gas pressure

Pa

≤1.33×10ˉ3


TJC-1.14/125低压接触器用陶瓷真空灭弧室配用接触器的机械参数

项目Project

单位Unit

数值Value

触头开距 Contact stroke

mm

1.8±0.2

触头接触行程 Contact travel

mm

1±0.2

平均分闸速度 Average opening speed

m/s

0.6±0.1

平均合闸速度 Average closing speed

m/s

0.3±0.1

额定触头压力 Rated contact pressure

N

35±5

触头合闸弹跳时间
Contact closing bounce time

ms

≤2

合闸同期性 Closing same period

ms

≤2

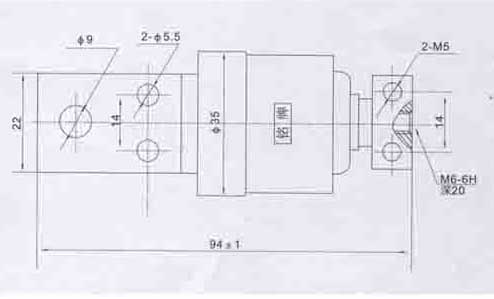

TJC-1.14/125低压接触器用陶瓷真空灭弧室外形尺寸

TJC-1.14/125低压接触器用陶瓷真空灭弧室

TJC-1.14/125低压接触器用陶瓷真空灭弧室
