JCZ5-12J(D)/630-6.3型高压真空接触器产品详细说明：

JCZ5系列高压真空接触器适合于电力、冶金、矿山、石化、建筑等部门和厂矿企业配用电系统，用于控制12kV、7.2kV及以下等级的高压电机，变压器及容性负载等用电设备,特别适用于各种频繁操作领域。体积小，重量轻，采用当今国际流行的上下布置的组装式结构，使用维护方便，易于组成F-C回路成套设备。

JCZ5-12J(D)/630-6.3型高压真空接触器参数：

额定电压		12kV
额定电流		630A
额定关合电流（有效值		6300A
额定最大分断电流		5040A
额定操作电压		110/220V.AC
雷击冲击耐受电压		75kV
额定短时耐受电流		6.3kA
额定短路持续时间		4s
额定峰值耐受电流		16kA
分闸状态下触头间工频耐受电压		42kV
合闸线圈吸合电流		≤DC10/5A
保持线圈保持电流		DC0.6/0.3A
分闸线圈脱扣电流		DC2.5/1.3A
额定操作频率		300次/h
机械寿命		30×104次
电寿命	AC-3	25×104次
	AC-4	10×104次
触头开距		6+1-0.5mm
超程		1.5±0.5mm
平均合闸速度		0.2±0.1m/s
平均分闸速度		0.6±0.1m/s
三相合闸同期性		≤2.0ms
触头弹跳时间		≤5.0ms
合闸时间		≤150ms
固有分闸时间		≤50ms
各相导电回路电阻（20℃）		≤250μΩ
合闸状态触头弹簧长度		36±1mm
重量		约32kg

额定工作电压 约定发热电流A 使用寿命（次） 使用类别 额定工作电流 机械 电气 交流 直流 直流220V 6 ≥5×106 ≥2×105 DC11 0.4 A 交流380V 6 AC11 4A

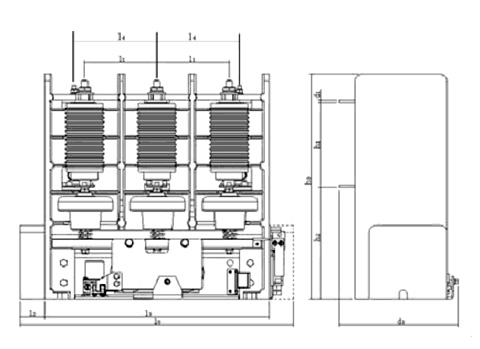

JCZ5-12J(D)/630-6.3型高压真空接触器外形图：

型号	W0	W1	W2	W3	W4	W5	H1	H2	H3	D0	D1	D2	Φ	Φ
	安装尺寸				相距					安装尺寸			安装孔径	母线孔径
JCZ5- 12kV	390	510	30	450	170	144	450	168	225	161	240	4(5)	9	13
