产品名称：

TD-12/1250-40,TD-12/1600-40断路器用真空灭弧室

型号规格：

TD-12/1250-40,TD-12/1600-40断路器用真空灭弧室

产品类别：

常规产品 -- 备品配件 -- 陶瓷真空灭弧室

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

TD-12/1250-40,TD-12/1600-40断路器用真空灭弧室产品详细说明：

TD-12/1250-40,TD-12/1600-40断路器用真空灭弧室主要技术参数

序号	名称	单位	数值
1	额定电压	kV	12
2	额定电流	A	1250/1600
3	额定频率	HZ	50
4	短时(1min)工频耐受电压	kV	48
5	雷电冲击耐受电压(峰值)	kV	85
6	额定短路开断电流	kA	40
7	额定峰值耐受电流	kA	100
8	额定短路关合电流	kA	100
9	额定短时耐受电流(4秒)	kA	40
10	额定短路持续时间	s	4
11	额定短路开断电流开断次数	次	30
12	机械寿命	次	10000
13	额定触头压力下的回路电阻	μΩ	≤15
14	触头自闭力	N	100±50
15	额定开距下的触头反力	N	200±50
16	触头允许磨损厚度	mm	3
17	真空灭弧室内部气体压力	Pa	≤1.33×10^-3
18	运动部分质量	kg	1.2

配套的真空开关机械参数

触头开距	mm	10±1
2	平均分闸速度	m/s	1.1±0.2
3	平均合闸速度	m/s	0.6±0.2
4	触头合闸弹跳时间	ms	≤2
5	额定触头压力	N	4300±300
6	触头合闸和分闸不同期	ms	≤1
7	触头反弹幅值	mm	≤1.5

TD-12/1250-40,TD-12/1600-40断路器用真空灭弧室

TD-12/1250-40,TD-12/1600-40断路器用真空灭弧室

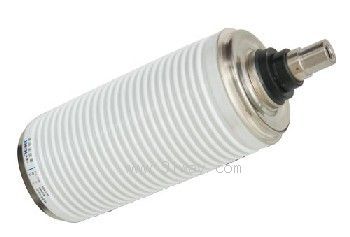

TD-12/1250-40,TD-12/1600-40断路器用真空灭弧室（示意图）
