产品名称: TD-24/2000-31.5(310mm)固封极柱灭弧室
型号规格: TD-24/2000-31.5(310mm)固封极柱灭弧室
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 陶瓷真空灭弧室
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
TD-24/2000-31.5(310mm)固封极柱灭弧室产品详细说明:
固封极柱2000-31.5KA外形尺寸及技术参数表

主要技术参数

序号

名 称

单位

数 值

备 注

1

额定电压

kV

12



2

额定电流

A

2000



3

额定频率

HZ

50



4

短时(1min)工频耐受电压

kV

48



5

雷电冲击耐受电压(峰值)

kV

85



6

额定短路开断电流

kA

31.5



7

额定峰值耐受电流

kA

80



8

额定短路关合电流

kA

80



9

额定短时耐受电流(4秒)

kA

31.5



10

额定单个电容器组开断电流

A

630



11

额定背对背电容器组开断电流

A

400



12

额定短路开断电流开断次数

30



13

机械寿命

10000



14

额定触头压力下的回路电阻

μΩ

≤12



15

触头自闭力

N

100±50



16

额定开距下的触头反力

N

200±50



17

触头允许磨损厚度

mm

3



18

真空灭弧室内部气体压力

Pa

≤1.33×10-3



19

运动部分质量

kg





20

允许贮存期

20



21

额定操作顺序

O-0.3s-CO-180s-CO



配套的真空开关设备应满足的机械参数

1

触头开距

mm

11±1



2

触头接触行程

mm

3.5±0.5



3

额定触头压力

N

3100±200



4

平均分闸速度

m/s

1.1±0.2



5

平均合闸速度

m/s

0.6±0.2



6

触头合闸弹跳时间

ms

≤2



7

触头反弹幅值

mm

≤2



8

触头合闸和分闸不同期

ms

≤1

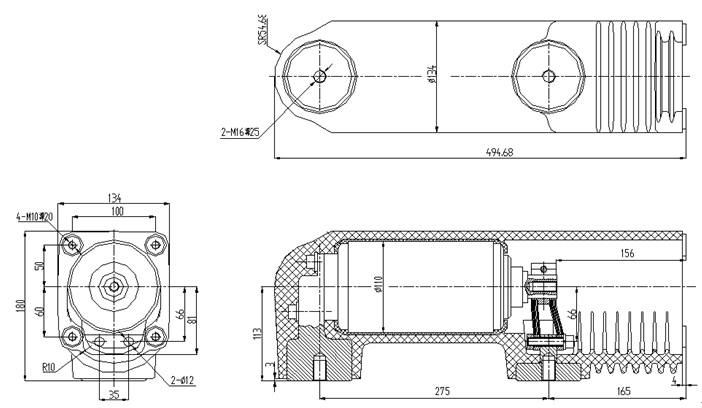

TD-24/2000-31.5(310mm)固封极柱灭弧室外形尺寸

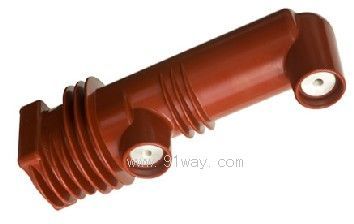

TD-24/2000-31.5(310mm)固封极柱灭弧室

TD-24/2000-31.5(310mm)固封极柱灭弧室
