产品名称：

ZN-6/6G型户内高压真空接触器

型号规格：

ZN-6/6G型户内高压真空接触器

产品类别：

常规产品 -- 高压电器 -- 高压真空接触器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

ZN-6/6G型户内高压真空接触器产品详细说明：

ZN-6/6G型户内高压真空接触器主要技术参数

序号	参数名称		单位	数据
1	工作电压	额定值	KV	6
		最大值		6.9
2	额定电流		A	600
3	额定电压下最大分断电流		A	5000
4	最大分断电流下开断次数		次	30
5	4s热稳定电流		A	5000
6	极限通过电流		KA	12.8
7	功率因数			0.4以上
9	操作电压		V	10 220 380
				(110 220)
10	操作线圈吸合电流（DC）		A	5
11	操作线圈保持电流（DC）		A	0.22
12	机械寿命		万次	100
13	电寿命		万次	10
14	净重		Kg	40

ZN-6/6G型户内高压真空接触器配套的真空开关设备的机械特性和机械参数

序号	参数名称	单位	数据
1	触头行程	mm	5～5.5
2	触头超程	mm	1.7～2.3
3	三相触头同时接触	mm	＜0.2
4	触头弹簧压力	N	≥150
5	真空灭弧室负压力	N	98
6	每相导电回路电阻（200时）	μΩ	≤100
7	平均分闸速度	m/s	0.5～0.7
8	平均合闸速度	m/s	0.1～0.25
9	固有分闸时间（发布分闸命令到触头刚分）	s	0.15
10	固有合闸时间（发布合闸命令到触头刚合）	s	0.20

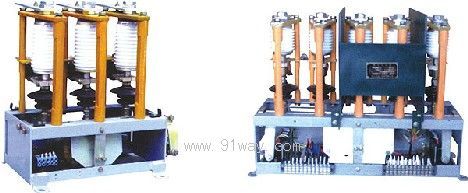

ZN-6/6G型户内高压真空接触器

ZN-6/6G型户内高压真空接触器

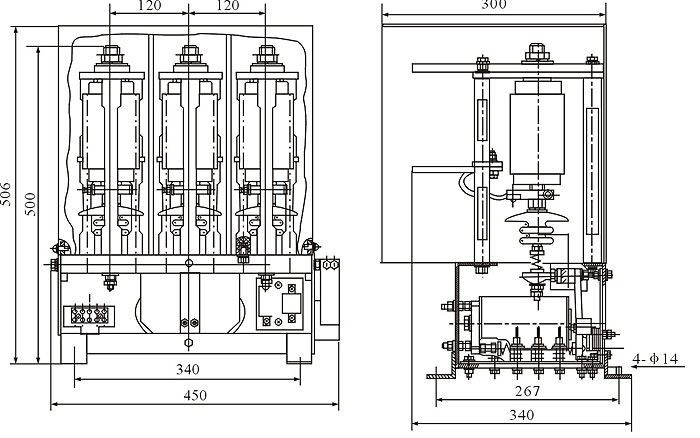

ZN-6/6G型户内高压真空接触器（示意图）

本网站所有产品资料均来源于各有关生产厂商，我们不保证资料的完整性及正确性，如需更详细资料，请直接联系厂商
