规格号Specification No.

JPK-3/002

触点组合形式Contact Configuration

1D

试验电压（直流或50Hz交流峰值）Test Voltage（DC or AC 50Hz Peak）kV

50

额定工作电压(峰值)Rated Operating Voltage(Peak)kV

DC or AC 50Hz

40

AC2.5MHz

——

AC16MHz

——

AC32MHz

——

额定承载电流(有效值)Continuous Current,Carry( RMS)A

DC or AC 50Hz

14

AC2.5MHz

——

AC16MHz

——

AC32MHz

——

接触电阻Contact Resistance（Ω）

0.02

分布电容Contact Capacitance（pf）

断开的触点间Beteween Open Contacts

——

触点与外壳间Open Contacts to Ground

——

最大动作时间  Operate Time Max. (ms)

——

最大释放时间  Release Time Max.(ms)

50

温度范围   Range of Temp.(℃)

-55~85

冲击级别  Shock, 11ms 1/2Sine(Peak g’s)

50

振动级别  Vibration ,Peak 10g’s( Hz)

10~500

机械寿命Expected Mechanical Life(×104)

2

标称重量   Weight (Kg)

2.5

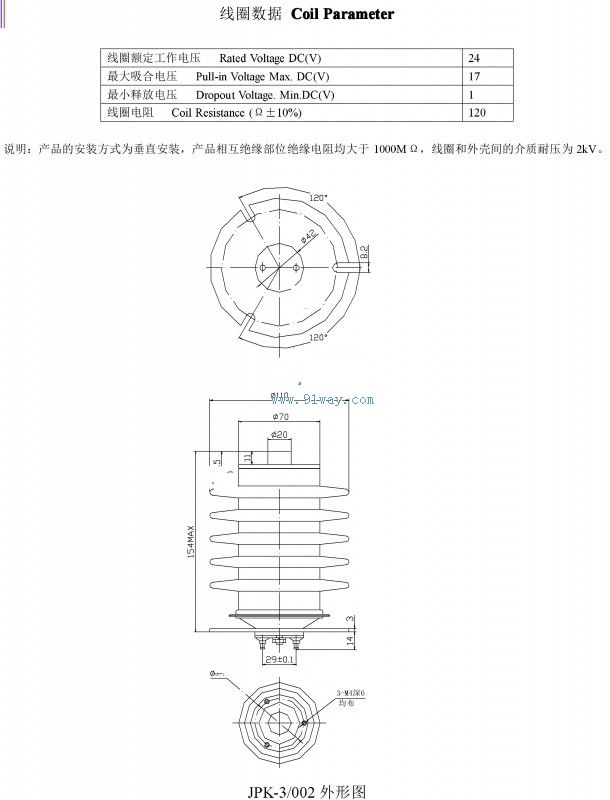

线圈数据      Coil Parameter
◎标称电压       DC(V)24
◎最大吸合电压   DC(V)17
◎最小释放电压   DC(V)1~10
◎线圈电阻      (Ω±10%)120
