产品名称：

KLH-0.72M型电流互感器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 低压电流互感器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

KLH-0.72M型电流互感器产品详细说明：

KLH-0.72M型电流互感器适用于小电流小空间的场所，特别适用于抽屉柜，安装非常方便，可采用导轨直接安装（或可采用本厂配置的底轨安装），也可采用母线直接安装，该互感器的一次接线采用螺钉式接线，避免了小电流时一次侧增加匝数的麻烦。

KLH-0.72ø型电流互感器除具备M型的特点外，它的一次侧采用直接穿芯的办法，不须断开导线，穿芯孔径分ø8mm、ø12mm、ø15mm和ø22mm四种，穿芯匝数均为1匝。

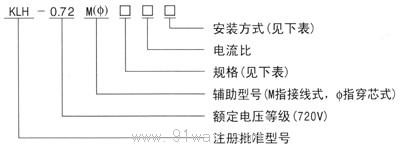

型号

技术参数
1、一次电流 5～800A 二次电流5A、1A
2、额定电压 AC 720V
3、额定频率 50～60Hz
4、环境温度-30℃～+70℃ 最高耐温120℃
5、海拔高度≤3000m
6、工频耐压 3000V 1min 50Hz（外壳与二次线圈间及一次与二次间）
7、绝缘等级 E

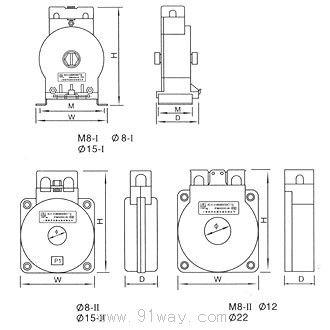

KLH-0.72M型电流互感器规格尺寸：
单位：mm

尺寸规格型号	外形尺寸			穿孔尺寸	安装尺寸	安装方式（参照封底）
尺寸规格型号	W	H	D	ø	M	安装方式（参照封底）
M8-I	74	101	44	/	65 35	F.G.I
ø8-I	74	101	44	8	65 35	F.G
ø15-I	74	101	44	15	65 35	F.G
M8-II	67	86	24	/	70	H.I
ø12	67	86	24	12	70	H
ø22	67	86	24	22	70	H
ø8-II	59	82	26	8	70	/
ø15-II	59	82	26	15	70	/

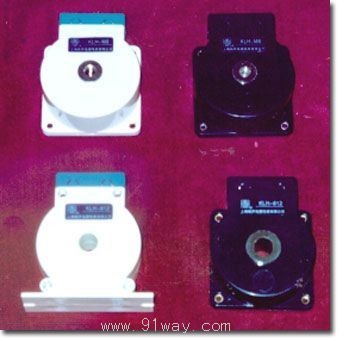

KLH-0.72M型电流互感器

KLH-0.72M型电流互感器（示意图）
