产品名称：

KLH-0.72I型电流互感器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 低压电流互感器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

KLH-0.72I型电流互感器产品详细说明：

KLH-0.72I型电流互感器外壳采用高强度PC塑料制成，全封闭结构，方孔、圆孔兼容，既可穿电缆，也可穿母线，一般作控制、保护、测量用。
P1、P2表示一次极性端，S1、S2表示二次极性端
P1、S1及P2、S2为同名端（减极性）

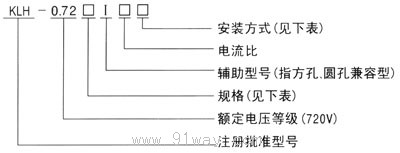

型号

技术参数
1、一次电流 5～3000A 二次电流5A、1A
2、额定电压 AC 720V
3、额定频率 50～60Hz
4、环境温度-30℃～+70℃ 最高耐温120℃
5、海拔高度≤3000m
6、工频耐压 3000V 1min 50Hz（外壳与二次线圈间）
7、绝缘等级 E

规格尺寸
单位：mm

尺寸规格型号	外形尺寸			穿孔尺寸		安装尺寸	安装方式（参照封底）
尺寸规格型号	W	H	D	E	ø	M	安装方式（参照封底）
30I	59	78	30	30.5	23	31	A.B.D
30I-I	59	80	45	30.5	23	31	A.B.D
40I	75	97	44	42	30.5	45	A.B.C
60I	102	126	46	61.5	45	62	B.C
80I	118	138	45	81.5	52	60	B.C.E
100I	147	162	45	101.5	62	80	B.C.E

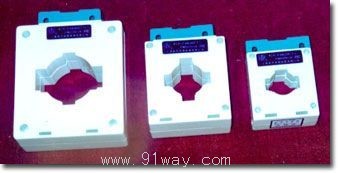

KLH-0.72I型电流互感器

KLH-0.72I型电流互感器（示意图）
