产品名称：

KLH-0.72Ⅲ型电流互感器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 低压电流互感器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

KLH-0.72Ⅲ型电流互感器产品详细说明：

KLH-0.72Ⅲ型电流互感器是在I、II型的基础上再进行完善的产品，它主要用在当三相母线立式布置时的场合，从而避免了二次出线被相邻母线或互感器所阻隔而带来的不便，它主要是采用母线固定的安装方法，非常方便，同时对该互感器的容量进行了加大，使其精度大大提高，从而能满足大阻抗负载及电能计量的更高要求。
　　P1、P2表示一次极性端，S1、S2表示二次极性端
　　P1、S1及P2、S2为同名端（减极性）

型号

技术参数
1、一次电流 75～5000A 一次电流5A、1A
2、额定电压 AC 720V
3、额定频率 50～60Hz
4、环境温度-30℃～+70℃ 最高耐温120℃
5、海拔高度≤3000m
6、工频耐压 3000V 1min 50Hz（外壳与二次线圈间）
7、绝缘等级 E

规格尺寸
单位：mm

尺寸规格型号	外形尺寸			穿孔尺寸			安装尺寸	安装方式
尺寸规格型号	W	H	D	A	E	ø	M	（参照封底）
20III	72	76	36	11	21	21	40	A.J
30III	73	98	50	12	32	26	40	A.J
50III	75	120	56	16	52	/	/	J
60III	100	145	55	32	62	/	/	J
80III	100	164	55	32	82	/	/	J
100III	100	196	55	32	102	/	/	J
120III	125	221	55	52	122	/	/	J
130III	125	221	55	56	132	/	/	J

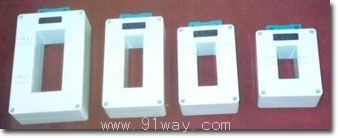

KLH-0.72Ⅲ型电流互感器

KLH-0.72Ⅲ型电流互感器（示意图）
