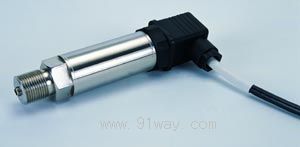

产品名称: | JS-4型溅射薄膜压力传感器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 仪器仪表 -- 压力传感器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 聪睿 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
主 要 技 术 指 标 | ||
测量范围 |
0- 0.5 ~ 150 | MPa |
输出信号 |
0~5V(四线制);4~20mA(二线制);0.5~4.5V(三线制) | mV/V |
基本误差 |
±0.1; ±0.2; ±0.3; ±0.5 | %F.S |
工作温度 |
-20~+85; -40~+125 | ℃ |
零点温度影响 |
±0.2 | %F.S /10℃ |
输出温度影响 | ±0.3 | %F.S /10℃ |
激励电压:0~5V |
12,15(高精度直流稳压电源) | VDC |
4~20mA |
9~36(稳压电源) | VDC |
0.5~4.5V |
5(高精度直流稳压电源) | VDC |
绝缘电阻 |
1000 | MΩ/100VDC |
零点输出 |
< 0.1V; 4±0.1mA; 0.5±0.1V | |
安全过负荷率 |
150;120(60MPa以上) | %F.S |
长期稳定性:零点 |
≤±0.1 | %F.S/年 |
灵敏度 |
±0.2 | %F.S/年 |
电 气 连 接 方 式 | ||
连接方式 |
插头座号 |
高温导线颜色 |
输入(电源)正端 |
1 |
红 |
输出信号正端 |
2 |
蓝(或绿) |
输出信号负端 |
3 |
白 |
输入(电源)负端 |
4 |
黄(或黑) |
外壳 | 屏蔽层 | |
若插头座号、导线颜色发生颜色变化时,请以传感器检定合格证书为准。 |
