 产品名称： JN-1型静态扭矩传感器
型号规格： JN-1型静态扭矩传感器
  放大图片 放大图片
产品类别： 常规产品 -- 仪器仪表 -- 扭矩传感器
分栏标签
 参考价格： 厂价直销
产品品牌： 聪睿
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
JN-1型静态扭矩传感器产品详细说明：
主 要 技 术 指 标

　　　测量范围

0- 0.5 ～ 100 Nm

　　　输出灵敏度

1.0～2.0 mV/V

　　　直线度L

 ±0.1； ±0.3；±0.5 %F.S

　　　滞后H　　　

 ±0.1； ±0.3；±0.5 %F.S
　　　重复性R ±0.1； ±0.3；±0.5 %F.S

　　　工作温度

 -10～+60 ℃

　　　温度补偿范围

 室温～+60 ℃

　　　零点温度影响

 ±0.1 %F.S/10 ℃

　　　激励电压

 12～18 VDC

　　　绝缘电阻

 2000 MΩ/100VDC

　　　输入电阻

 700±10/350±10 Ω

　　　输出电阻

 700±5/350±5 Ω

　　　零点输出

 0～±1 %F.S

　　　安全过负荷率

 120 %F.S

电 气 连 接 方 式
　　连接方式
插头座号
导线颜色
　　输入（电源）正端
1
红
　　输出信号正端
2
黄
　　输出信号负端
3
白
　　输入（电源）负端
4
蓝
　　若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。

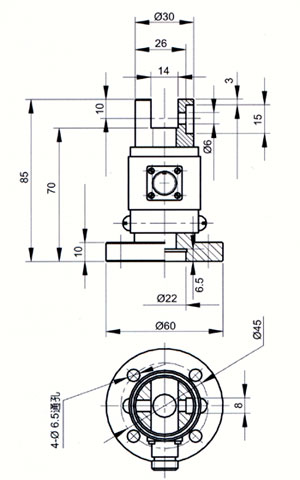

JN-1型静态扭矩传感器外形尺寸
JN-1型静态扭矩传感器

JN-1型静态扭矩传感器
JN-1型静态扭矩传感器（示意图）
