ZCF系列直流测速发电机产品详细说明：

概述
ZCF系列直流测速发电机系封闭自冷式具有转向器的他激直流发电机，在恒定的激磁电流下，电枢电压与电枢转速成正比。本系列发电机为连续工作制。具有线性误差小，运行可靠，尺寸小，重量轻等特点，用于自动控制系统及计算解答装置中，作为测速和反馈等元件。

ZCF系列直流测速发电机技术数据

型号		电枢电压	激磁		转速	负载电阻	输出电压不对称度	输出电压线性误差	重量
新	旧	(V)	电流	电压	(r/min)	(Ω)	(%)	(%)	(Kg)
			(A)	(V)
ZCF121	ZCF5	50±2.5	0.09	110	3000	2000	1	±1	0.44
ZCF121A	ZCF5A	50±2.5	0.09	110	3000	2000	1	±1	0.44
ZCF221	ZCF16J	51±2.5	0.3	110	2400	2000	1	±1	0.9
ZCF221A	ZCF16	51±2.5	0.3	110	2400	2000	1	±1	0.9
ZCF221C	ZCF16	21±2.5	0.3	110	2400	2000	1	±1	0.9
ZCF222	S221F	74±3.7	0.06	110	3500	2500	2	±3	0.9
ZCF321	S221F	100±10	0.06	110	1500	1000	3	±3	1.7
ZCF361	ZCF33	106±5	0.3	110	1100	10000	1	±1	2.0
ZCF361C	ZCF33	174±8.7	0.3	110	1100	9000	1	±1	2.0
ZCF-16T1		51±2.5	0.4	110	1500	2000	1	±1	0.9
ZCF-16T2		75±3.75	0.3	110	3000	5000	1	±1	0.9

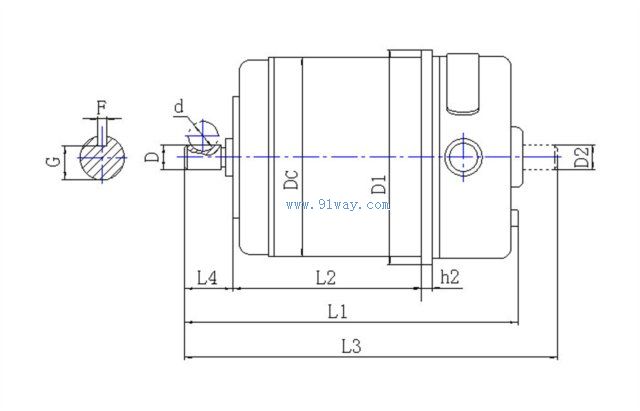

型号	尺寸和公差（毫米）
	L1	L2	L3	D1	Dc	L4	H2	D	d	D2	F	G
	-	-	-	-	f9	-	-	h6	H11	f5	N9	h11
ZCF221	107	59		74	70	9.5	4	6	7	-	2	4.6
ZCF221A			113.5						-	6	-	-
ZCF221C
ZCF222									7	-		4.6
ZCF321	124	66.5	-	89	85	13	5	8	10		2	5.1

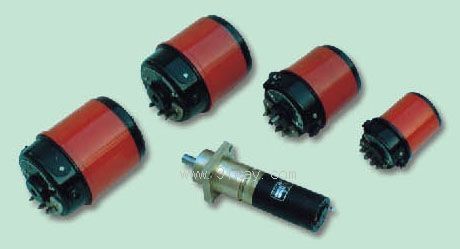

ZCF系列直流测速发电机
