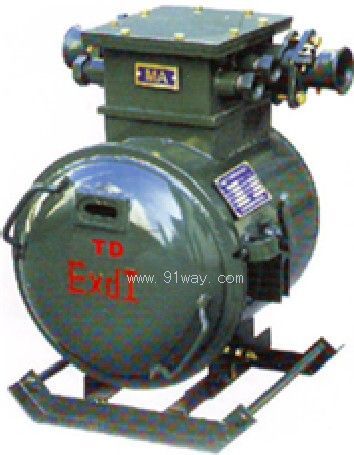

产品名称: ZBZ-2.5,4.0MX(BAZ2)系列矿用隔爆型照明信号综合装置
型号规格: ZBZ-2.5,4.0MX(BAZ2)系列矿用隔爆型照明信号综合装置
  放大图片 放大图片
产品类别: 上海电器 -- 特种电器 -- 防爆配电箱
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZBZ-2.5,4.0MX(BAZ2)系列矿用隔爆型照明信号综合装置产品详细说明:
BAZ2-2.5隔爆型照明变压器综合装置

ZBZ-2.5,4.0MX(BAZ2)系列矿用隔爆型照明信号综合装置适用于具有爆炸性气体混合物(甲烷 类)和煤尘的煤矿井下,在127V的供电网络中,作照明及信号负载的电源控制用,并具有短路保护、漏电闭锁、漏电动作及电缆绝缘危险指示功能。

型号含义

ZBZ-2.5,4.0MX(BAZ2)系列矿用隔爆型照明信号综合装置型号说明
ZBZ-2.5,4.0MX(BAZ2)系列矿用隔爆型照明信号综合装置技术参数

型号

表1主变压器参数
额定容量
额定电压V
额定功率A
接线方式
允许温升K
绝缘等级
ZBZ(MX)
2.5
660/380(133)
2.19、3.79、/10.85
Y.△/Y
85
B
4.0
660/380(133)
3.79、5.8/17.36
Y.△/Y
85
B

电缆截面 mm2
表2照明短路保护参数 保护距离m
ZBZ-4.0MX电流整定值18A
ZBZ-2.5MX电流整定值11A
6
750
1100
4
450
650
2.5
250
450
1.5
150
300
1
100
200

电缆截面 mm2
表3照明短路保护参数 保护距离m
ZBZ-4.0MX电流整定值5.5A
ZBZ-2.5MX电流整定值4.5A
6
1800
2000
4
1400
1500
2.5
850
1100
1.5
600
750
1
400
500

ZBZ-2.5,4.0MX(BAZ2)系列矿用隔爆型照明信号综合装置结构图

ZBZ-2.5,4.0MX(BAZ2)系列矿用隔爆型照明信号综合装置
