产品名称：

YDEZ系列双速锥形转子制动三相异步电动机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 锥形转子电机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YDEZ系列双速锥形转子制动三相异步电动机产品详细说明：

YDEZ系列双速锥形转子制动三相异步电动机将电机的定子铁芯内圆和转子铁芯外圆设计为圆锥面，电动机通电时，作用在转子上的电磁力分解为轴向和径向两部分，其中的径向分力使电机转子旋转，对外输出机械转矩，而轴向分力将使转子产生位移，转子的轴向移动克服了装在电机内部弹簧的压力，使装在电机风扇内圆上的制动环与电机后端盖上的制动面脱离，电机随即运转。电动机断电、电磁力消失，风扇上的制动环在弹簧力的作用下贴紧后端盖刹车面，产生制动力矩，使电机迅速制动。本系列电机断电瞬间即产生制动力矩，且制动迅速、准确可靠。较其他组装附加制动器的电机更具有结构简单、故障环节少、故障率低、使用维护方便等优点，再加上该电机起动转矩大，起动电流小的特点，因此特别适应各种带载起动而又要求准确制动的建筑机械使用。也可做为其他有相同使用要求的机械做配套动力。 YDEZ双速锥转子电机结构原理与YEZ电机相同，只是该电机有变极变速功能，特别适应要求转速范围广而又要求准确制动的机械。

YEZ和YDEZ系列电机安装结构型式和防护等级相同，安装结构型式均为IMB5、IMV1 ；防护等级IP44；单速电机的工作制为S4-25%，双速电机的工作制，低速为S3-25%,高速为S3-40%；额定电压380V；额定频率50HZ；B级绝缘。

电动机工作气隙和静制动力矩出厂时已调整好，使用过程中若发现因制动环磨损导致制动力矩下降时，可调整电机后端的调整螺母，减小因制动环磨损而增加的制动间隙，增加制动力矩。

YDEZ系列电机的主要技术参数

型号	功率（ Kw ）	额定电流（ A ）	额定转速（ r/min ）	接法	堵转转矩额定电流	堵转电流额定转矩	弹簧工作压力	静制动力矩（ N/m ）
YDEZ100L—4/6	1.8/1.3	4.4/3.8	1410/920	2Y/ △	6/6.5	2/1.8	250	30
YDEZ100L2—4/6	2.2/1.5	5.4/4.3					275	30
YDEZ112M—4/6	2.8/2.2	6.7/5.7					390	40
YDEZ112M—4/8	2.4/1.5	5.3/5.0	1400/670		5.5/6.5	1.8/2	275	40
YDEZ132S—4/6	4.0/3.0	9.5/7.7	1410/910		6/6.5	2/1.8	515	75
YDEZ132M—4/6	5.5/4.0	12.5/10	1410/910		6/6.5	2/1.8	630	75
YDEZ132S—4/8	3.3/2.2	7.1/7.0	1400/660		5.5/6.5	1.9/2	390	40
YDEZ132M—4/8	4.5/3.0	9.4/9.0	1400/660		5.5/6.5	1.9/2	515	75

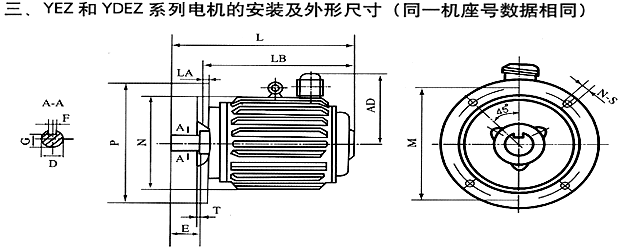

机座号	安装尺寸										外形尺寸
	D	E	F	G	M	N	P	R	N—S	T	AD	L	LA	LB
100L	28	60	8	24	215	180	250	0	4—15	4	167	441	12	378
112M												454	14	390
132S	38	80	10	33	265	230	300				182	474	16
132M												520		436
160S	42	110	12	37	300	250	250		4—19	5	230	615	18	500
160M												632		517
160L												647		532

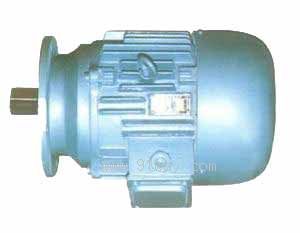

YDEZ系列双速锥形转子制动三相异步电动机

YDEZ系列双速锥形转子制动三相异步电动机（示意图）
