UL-805重锤式料位计(伺服式物位测量仪)产品详细说明：

概述
UL-805重锤式料位计（伺服式物位测量仪）是我厂开发的一种新型物位测量装置，这种新型物位测量仪不仅能够准确测量油位、水位而且还能准确测量污水、泥浆、粉料，颗粒等物料物位。特别是对污水、泥浆等物位的测量更是得到了广大用户的认可和好评。UL-805重锤式料位计（伺服式物位测量仪）属于间歇式直接测量仪器，相当于一个机器人现场时时监控，代替人工测量，UL-805伺服式物位测量仪除了能够现场显示、控制物位，还能在控制室显示并进行控制。

工作原理
工作原理为探头式，伺服电机带动探头由始发位置（顶部）向下探测，当探头触及物位失重时，由失重传感器发出电信号，触发计数器和控制器，显示物位高度，并由电机带动探头回到始发位置，等待下一个命令进行检测。
控制器可对物位高度进行显示，可设定上限、下限，并将物位信号远传到控制室并可接受遥控信号，同时设定检测周期。

主要特点
1．不受现场介质产生的雾气，搅拌时产生的液面波动影响，比非接触的超声波、雷达波液位计适应性强。
2．不受杂质、导电性、接地、液面波动影响，比射频导纳、磁致伸缩适应性强。
3．适合污水、污油、熔融介质，不怕堵塞，比投入式、浮球液位计适应性强。
4．不受测量深度影响，最大可测45M。
5．可测量煤粉、粮食、粉灰等不同颗粒的物料高度。
6．测量部件为不锈钢，不怕介质腐蚀。
7．有防暴设计，适合化工厂易燃易暴场合使用

主要技术参数
1．测量周期：0-99min连续可调；
2．测量精度：标准；10mm 高精度；1mm
3．输出方式：4-20 mA 、 RS485
4．测量范围：0-45 m；
5．显示器环境温度：-10— +60℃；
6．探头环境温度：-40— +250℃；
7．测量速度：8m/ min；
8．电源：220 VAC；24VAC；24VDC
9．上下限开关容量：220V、3A
10．外型尺寸：160×350×450
11。联接方式：顶装、法兰联接

调试方法
1、 量程设定：
按“SET”键，LED显示器及手动指示灯显示为红色，按“ ”键，选择要修改的数据位（选中的数据位闪烁）。按“△” 键，修改选中位的数据值（修改范围0、1、2……9）。完成设定后按“SET”键确定修改的参数值，记忆并转入测量间隔时间设定。此时指示显示灯熄灭。
2、 测量间隔时间E设定：
进入间隔时间“ E. ”设定后，显示器显示 E.及时间值。按“ ”键，选择要修改的时间数据位（选中的数据位闪烁），按“△” 键，修改选中位的数据值（修改范围0、1、2……9）。按“SET”键，确定修改的参数值，记忆并转入上限设定。 如果不要求现场设定上限、下限参数值，控制器将返回即时物位状态，并输出4-20m A模拟信号，在控制室二次表或计算机上进行上限、下限设定。
3、 上限设定；
进入上限设定后LED显示器闪烁及自动指示灯显示为红色，按“ ”键，选择要修改的数据位（选中的数据位闪烁），按“△” 键，修改选中位的数据值（修改范围0、1、2……9）。按“SET”键，确定修改的参数值，记忆并转入下限设定。此时显示灯熄灭。
4、 下限设定
进入下限设定后LED显示器闪烁及超程指示灯显示为红色，按“△”键，选择要修改的数据位（选中的数据位闪烁），按“△” 键，修改选中位的数据值（修改范围0、1、2……9）。按“SET”键，确定修改的参数值，记忆并返回即时物位状态。
5、 状态设定：
在“工作”指示灯熄灭的状态下，持续按下“手动/自动”键6秒，手动自动灯翻转分别切换到相应状态。
6、 工作状态：
按“工作”键，工作指示灯亮，同时开始测量，测量结束后显示器显示物位高度，探头悬在上部等待下次测量。 在自动状态下测量间隔时间倒计时结束，工作指示灯亮开始自动测量，测量结束显示器显示物位高度，探头悬在上部等待下次测量。
7、 远控状态
在工作指示灯熄灭的状态下，按“远程控制”键，工作指示灯、远程指示灯亮，同时开始测量，测量结束显示器显示物位高度，探头悬在上部等待下次测量。此时工作指示灯、远程指示灯熄灭。

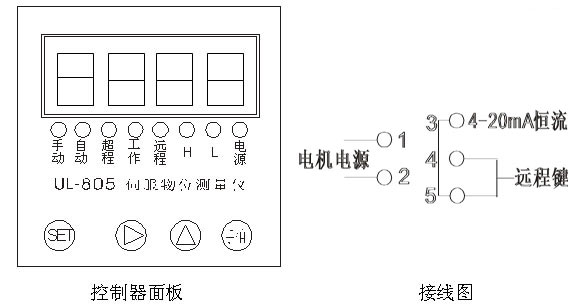

8、 控制器接线图：
