JCDY,JCDY-2系列直流电压继电器产品详细说明：

JCDY,JCDY-2系列直流电压继电器(以F简称继电器)用于电站或其它的场合的各种直流电源的过电压、欠电压检测或保
护，可作为直流屏、镉镍电池屏的配套使用。该继电器采用集成运放电路，出口采用中间继电器，具有输出容量大、稳定可靠、动作灵敏、整定误差小、返回系数高(过压)、线性好、无噪声、采用数字拨码设置动作值，使用直观方便等特点，足直流系统中电压测量元件理想更新换代产品。

2.主要技术参数

规格	保护方式	整定范围（DC）
JCDY-2/G220V	过压保护	220-279V
JCDY-2/G220V	久压保护	180-220V
JCDY-2/G110V	过压保护	110-150V
JCDY-2/G110V	久压保护	80-110V
JCDY-2/G48V	过压保护	48-56V
JCDY-2/Q48V	久压保护	40-48V
JCDY-2/G220V特殊性	过压保护	160-299V　280-320V

额定直流电压：220V、110V、48V。
返回系数：过压不小于0.97；欠压不大于1.03。
整定误差：不大于±2％。
动作时间：在正常条件下，动作时间不大于25ms；
返回时间：在正常条件下，返回时间不大于25ms；
功率消耗：不大于10W。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

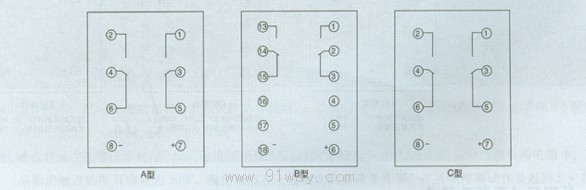

3.JCDY,JCDY-2系列直流电压继电器内部接线

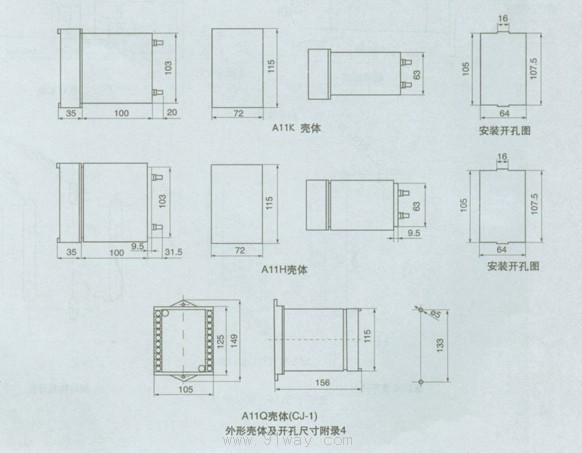

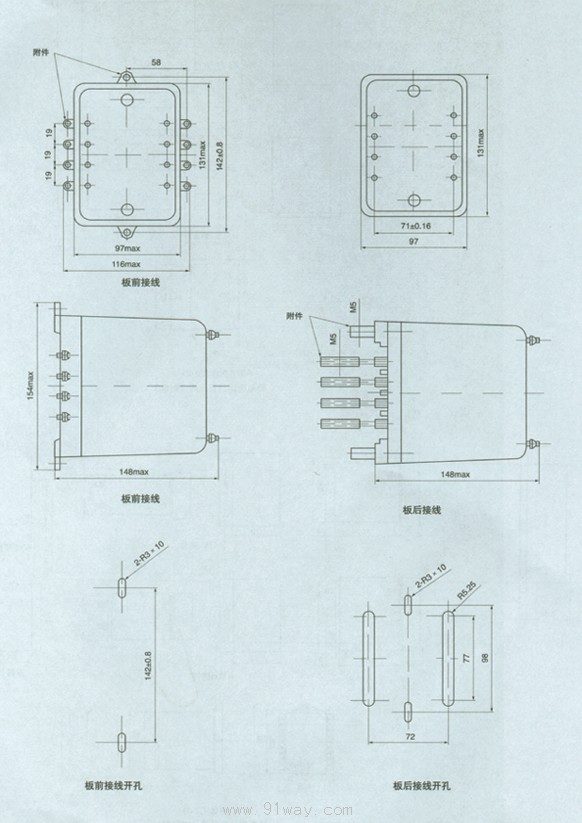

4.外形及开孔尺寸

A：凸出式固定接线壳体；

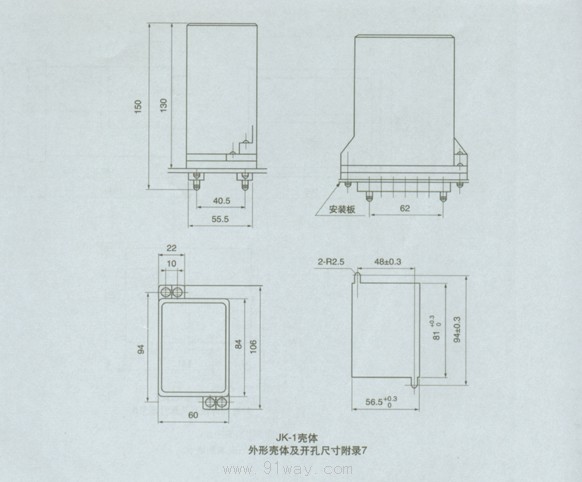

B：凸出式插拔结构壳体7。



C：嵌装式插拔结构壳体4



JCDY,JCDY-2系列直流电压继电器
