1、概述
1.1特点

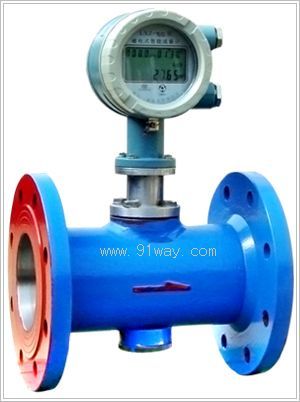

LXZ系列磁电式智能流量计（以下简称流量计）是我公司采用最先进的磁电数字检测技术研制开发的新型智能化流量仪表。流量计由流量传感器和显示仪（又叫表头）两部分组成，该系列流量计在设计上拾取了电磁流量计和涡街流量计两种产品各自的优点于一体，并结合油田的实际情况，扬长避短，具有下列显著特点：
不存在机械磨损 流量传感器的构造坚固可靠，其表腔流道内不设置任何可动部件，也无衬里材料，能避免机械磨损，可大大地提高使用寿命。

LXZ系列磁电式智能流量计使用方便易拆卸 流量传感器采用可拆卸式或插入式结构，能方便检修和示值误差周期检定。

抗震动抗干扰 由于采用先进的磁电数字检测技术，流量计的抗震动和抗干扰能力特别强，比普通涡街流量计提高了五至八倍。
微功耗 流量计的电路功耗仅为0.24mW，并采用了四节5号普通碱性干电池作为电源，能连续使用两年以上时间。
耐高温高压 流量计上与介质直接接触的零部件均采用了耐高温材料，使得所测量的介质温度可高达120℃（高温型），并已形成系列化产品，公称口径DN20-300mm，公称压力PN1-42Mpa。
多功能 流量计能显示总流量、瞬时流量、日流量或班流量、日期以及贮存2600个历史日（班）流量数据以备查阅。另外，还可输出脉冲信号或模拟信号、具备增设RS-485通讯接口。
性能稳定精度高 运用先进的测量原理和高可靠性的电路设计，以及采取了八段非线性流量误差修正处理，使得仪表更具性能稳定、测量精度高、使用寿命长。
1.2 用途及适用范围
主要用于油田高压注水、掺水、泵站含油污水处理以及给排水管道内水流量的测量。它亦广泛应用于化工、电力、医药、造纸与环保等行业以及城市供、排水工程上封闭管道中导电液体体积流量的测量。
但不适用于测量气体、油品以及有机溶剂等不导电介质的流量。
1.3 型式
1.3.1 流量计按流量传感器的结构形式可分为直角插入式、直通插入式、直通拆卸式和整体式。
1.3.2 流量计按安装连接方式可分为法兰连接式、接头快装式、焊接式和卡箍连接式。
1.3.3 流量计按使用环境条件要求可分为普通型和防爆型.

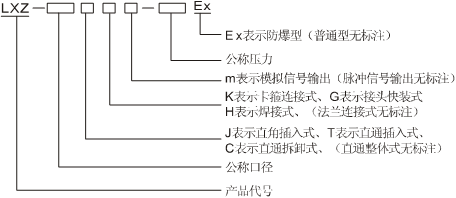

1.4 型号的编制与释义



1.5使用条件
a) 环境温度：-30℃~+80℃（普通型）， -20℃+40℃（防爆型）；
b) 环境相对湿度：≤95%；
c) 大气压：86kPa～106kPa。
d）适用介质温度：-30℃～+80℃, -30℃～+120℃（可选择）；
e) 介质电导率：≥5μs/cm；
f) 适用介质：水、污水、酸、碱液等单相流导电液体。（使用酸、碱液体在订货时应注明）
1.6安全
防爆型流量计按照GB3836.1和GB3836.2国家防爆电气产品标准技术要求进行设计和制造，能确保在爆炸性气体环境的危险场所安全使用，防爆标志为Exd II BT4。
2、工作原理

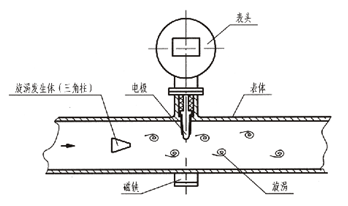

流量计是根据法拉第磁电感应与卡门涡街相结合的原理制造的，见图1所示。在流量传感器的内腔流道内设置一个与被测介质流向垂直的三角形柱体（旋涡发生体），并在其下游的外壁处设有磁铁组件以及与其相对应的电极组件。这样，就能在电极周围形成了强磁场。当介质迎向流经旋涡发生体时，便会在其下游两侧交替地产生两串规则的交错排列的旋涡。由于这些旋涡的运动而切割了磁场磁力线，在介质流场中就产生了波形与旋涡频率相同的感生电动势，该电动势由电极检出为电信号。实践证明，在一定的流速范围内旋涡的产生频率正比于流量。
从显示仪（表头）输入电极的高频振荡信号受到旋涡频率调制,调制后的高频信号进入单片机进行运算与处理，准确检出了流量信号，再进入单片机流量运算和功能处理。单片机上编有时间、日期程序，由大容量串行贮存器将每日的累积流量予以贮存，并记录该日期，累积全部日流量就成为总流量。最后由液晶显示屏显示日期、总流量和瞬时流量。或者可通过日流量搜索键的操作，显示某日期的日流量。

图1 测量原理示意图
3、 主要技术参数
a) 准确度等级：1级；
b) 工作电流：<80μA；
c) 工作电压：DC3V±0.4V；
d) 测量范围：雷诺数Re为8 000～7 000 000；
e) 量程比： 1︰20
f) 有源脉冲信号输出（三线制）：
1） 外输电路工作电压：DC 5V～24V；： 2）信号幅度：低电平0V，高电平电平4V～23V
g) 无源脉冲信号输出（二线制开关信号）：
1） 导通阻抗：≤100Ω； 2）关闭阻抗：>2MΩ；
h) 模拟信号输出（三线制）：
1） 外输电路工作电压：DC 15V～24V； 2）输出电流：4mA～20mA（负载阻抗：250Ω）；
i) 在0.7Qmax下压力损失的阻力系数Cd: <2.4
4．结构图与连接尺寸
4.1 直通拆卸法兰连接式流量计和直通插入法兰连接式流量计（见图2、图3和表2）

图2 直通拆卸法兰连接式流量计 图3 直通插入法兰连接式流量计

4.2 直角插入法兰连接式流量计和直角插入焊接式流量计（见图4、图5和表3）

1. 表头 2. 表体 3. 表芯子

图4 直角插入法兰连接式流量计 图5 直角插入焊接式流量计

4.3 直通接头快装式流量计和直通整体卡箍式流量计（见图6和图7）

图6 直通接头快装式流量计 图7 直通整体卡箍式流量计

LXZ系列磁电式智能流量计
