产品名称：

LUCB插入式涡街流量计

型号规格：

放大图片

产品类别：

常规产品 -- 仪器仪表 -- 涡街流量计

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

LUCB插入式涡街流量计产品详细说明：

一、概述
LUCB型插入式涡街流量传感器可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。
LUCB型插入式涡街流量传感器防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。

二、工作原理
按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。

三、仪表特点
·可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；
·采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；
·压力损失小，量程范围宽，范围度达1:25；
·无可动部件，长期稳定，结构简单便于安装和维护；
·可测介质温度达+250℃。

LUCB插入式涡街流量计技术参数
表1

公称通经（mm）	250～1500
仪表材质	1Cr18Ni 9Ti
公称压力（Mpa）	PN1.6Mpa；PN2.5Mpa
被测介质温度（℃）	－40～+250℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级	示值的±2.5%
量程比	1:10；1:15
阻力损失系数	Cd<2.6
输出信号	传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器：两线制4 ~ 20mADC电流信号
供电电源	传感器：+12VDC 、+24VDC（可选）变送器：+24VDC 现场显示型：仪表自带3.2V锂电池
信号传输线	STVPV3×0.3（三线制），2×0.3（二线制）
传输距离	≤500m
信号线接口	内螺纹M20×1.5
防爆等级	ExdIIBT6
防护等级	IP65
允许振动加速度	1.0g

仪表选型
A．一般液体和气体使用流量范围见表2
表2

公称通径 (mm)	测量范围(m3/h)		公称通径 (mm)	测量范围(m3/h)
公称通径 (mm)	液体	气体	公称通径 (mm)	液体	气体
250	80-1150	1060-10600	900	970-12000	13000-130000
300	130-1400	1540-15400	1000	1130-16900	17000-170000
400	180-2700	2700-27000	1100	1450-18000	19000-190000
500	280-4200	4240-42400	1200	1630-24400	24400-244000
600	410-6100	6100-61000	1300	2020-25300	27000-270000
700	580-7300	7800-78000	1400	2350-29500	31000-310000
800	720-10800	10850-108500	1500	2550-38000	38200-382000

**液体使用流量范围的测试条件是常温水（t=20°C，ρ=1000Kg/m3）。气体使用测量范围的测试条件是常温常压的空气（t=20°C，P=101.325Kpa，ρ=1.205 Kg/m3）
B．已知标准状态下的体积流量换算成工况下的体积流量
一般气体的计量单位常用标准状态体积计量单位，即标准立方米/小时（Nm3/h），简称“标方”。按以下公式先将标准状态体积流量换算成工况状态体积流量，即立方米/小时（m3/h）然后再与表3适用流量范围进行比较。

式中：Q工：被测介质工况状态下的体积流量。（m3/h）
Q标：被测介质标况状态下的体积流量。（Nm3/h，20°C，0.1013MPa绝对压力下）
T标：被测介质工况状态下的介质温度。(293.15K)
P工：被测介质工况状态下的介质压力，表压。(MPa)
C．对于饱和蒸汽，可按表3所给质量流量的范围对照选取。
(单位：t/h)

表3

绝对压力MPa		0.1	0.2	0.4	0.6	0.8	1.0	1.5	2.0	2.5	3.0
饱和温度℃		99.7	120.2	143.6	158.8	170.4	179.4	198.3	212.4	223.9	233.8
蒸汽密度kg/m3		0.5903	1.1295	2.1628	3.692	4.1616	5.1415	7.5940	10.038	12.507	15.007
DN250	Qmin	0.904	1.33	1.726	2.096	2.383	2.67l	3.205	3.698	4.438	5.30l
DN250	Qmax	4.684	8.999	17.22	25.19	33.08	40.93	60.40	79.68	88.92	97.43
DN300	Qmin	1.302	1.775	2.485	3.108	3.432	3.846	4.65l	5.325	6.39l	7.633
DN300	Qmax	6.746	12.96	24.79	36.27	47.63	58.93	86.98	114.7	128.3	140.3
DN400	Qmin	2.314	3.156	4.418	5.365	6.10l	6.383	8.205	9.467	11.36	13.57
DN400	Qmax	11.99	23.04	44.08	64.48	84.68	104.8	154.6	204.0	227.6	243.7
DN500	Qmin	3.616	4.93l	6.903	8.383	9.533	10.68	12.82	14.79	17.75	21.20
DN500	Qmax	18.74	36.00	68.87	100.8	132.3	163.7	241.6	318.7	355.7	389.7
DN600	Qmin	5.207	7.10l	9.94l	12.07	13.73	15.58	18.46	21.30	25.56	30.53
DN600	Qmax	26.98	51.83	99.17	145.1	190.5	235.7	347.9	458.9	512.2	561.2
DN700	Qmin	7.087	9.665	13.53	16.43	18.69	20.94	25.13	28.99	34.79	41.56
DN700	Qmax	36.74	70.55	135.0	197.5	259.3	320.9	473.6	624.7	697.1	763.8
DN800	Qmin	9.257	12.62	17.67	21.46	24.40	27.35	32.82	37.87	45.44	54.28
DN800	Qmax	47.97	92.15	176.3	257.9	338.7	419.1	618.5	815.9	910，6	997.7
DN900	Qmin	11.27	15.98	22.37	27.16	30.89	34.62	41.54	47.93	57.5l	68.70
DN900	Qmax	60.71	116.6	223.1	326.4	428.7	530.4	782.8	1033	1152	1263
DN1000	Qmin	14.46	19.72	27.61	33.53	38.13	42.74	51.8	59.17	71.0l	84.8l
DN1000	Qmax	74.95	144.0	275.5	403.0	529.3	613.2	966.5	1275	1423	1559

D．选型谱表表4

型号							说明
LUCB—	□	□	□	□	□	□	说明
连接方式	1						简易插入式
连接方式	2						球阀插入式
测量介质		1					气体
		2					液体
		3					蒸汽
公称通径			02				250mm
			03				300mm
			04				400mm
			05				500mm
			06				600mm
			07				700mm
			08				800mm
			09				900mm
			10				1000mm
			11				1100mm
			12				1200mm
			13				1300mm
			14				1400mm
			15				1500mm
结构形式				Z			一体式仪表
结构形式				F			分体式仪表
转换器类型					N		传感器型：+12V或24V供电，输出三线制脉冲信号
					A		变送器型：+24V供电，输出二线制4～20mA
					B		智能型：锂电池供电，现场显示无信号输出
					C		智能型：+24V供电，现场显示并输出二线制4～20mA
					C1		智能型：+24V供电，现场显示并带有RS486通讯协议
防爆等级						N	标准型，不防爆
防爆等级						E	隔爆型，ExdIIBT6

安装尺寸
1.结构形式

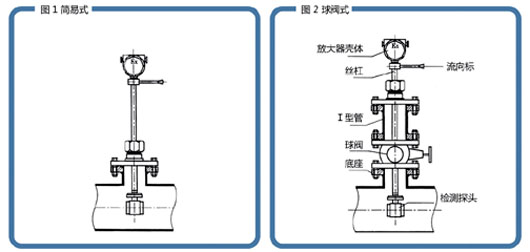

图1 简易式　图2 球阀式

2.简易式流量计安装方法
在满足流量计直管段要求的安装点上开一个Φ100的圆缺。
用Φ109×4.5mm基座的下管段与管道上开好口的圆缺焊接，基座焊接后目测不得有明显的歪斜。
将测速探头插入管道中，调整好插入深度使测头中心与管道的中轴想吻合，测头中心线与管道中轴线的夹角不应大于5度，然后调整好流向标使其与流体的流向相同。
把法兰或球阀与焊接好的基座对接，用螺栓紧固好。

3.球阀式流量计（有截止阀型）安装和拆卸方法
Ÿ 技术要求
Ø 未注尺寸和材料均由用户根据耐压强度和防腐要求自行确定。
Ø “安装基座”在管道上的位置应端正，直观应无明显的偏斜。
Ø 非钢制管道可用夹箍固定“安装基座”，但夹箍上必须有图中所示的空隙尺寸85mm，以便在安装球阀时由此空隙穿入螺栓M16×65。
Ø 法兰连接尺寸的标准： GB4216.4-84。

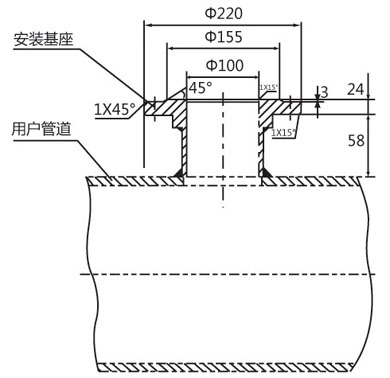

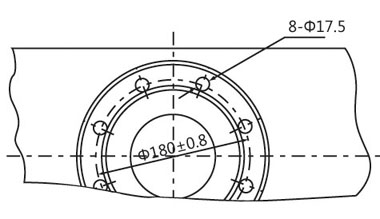

图3

安装基座示意图
安装步骤
在第一次安装时，如果被测管道允许断流，可按照安装基座示意图(图3)，在被测管道上满足直管段长度要求的位置开一个Φ100孔，完成“安装基座”与管道的连接。然后按照安装示意图(图2)完成全部安装工作。也可以安装球阀后暂时关闭球阀，以不影响管道输送流体，待以后再安装传感器。
在第一次安装时，如果被测管道不允许断流，可以在管道尚未开孔的情况下，先完成“安装基座” (图3)在管道上的固定和密封，再安装球阀，然后用不停水钻孔机钻孔。钻孔后，拆下不停水钻孔机，安装传感器；或拆下不停水钻孔机，暂时关闭球阀，待以后安装传感器。不停水钻孔机在球阀上的安装和拆卸方法与传感器的安装和拆卸方法基本相同，在此不另作说明。

注意①：安装球阀前，必须检查球阀，应能完全打开和完全关闭。必须使球阀由全开到全关，再由全关到全开。当球阀的限位片由全关的位置转到全开的位置时，阀芯必须处在全开状态，否则应修整限位片。
注意②：安装球阀时，较长的一端与管道上的“安装基座”连接。

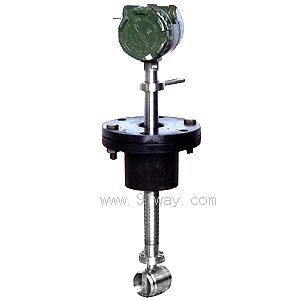

LUCB插入式涡街流量计（示意图）
