一、 概述：
1、LW－XXF型涡轮流量传感器（以下简称传感器）为我公司新研制开发的防腐型传感器，与显示仪表配套组成涡轮流量计。可测量液体的瞬时流量和累计体积总量，也可以对液体定量控制。传感器具有精度高寿命长操作维护简单等特点，广泛用于工矿、石油、化工、冶金、电厂等行业。传感器全部采用非金属材料，测量较强腐蚀性液体尤为适用。是测量腐蚀性液体的理想仪表。
2、传感器适用于无纤维、颗粒等杂质的液体。
3、如用户需用特殊型式的传感器，可共同协商订货。需防爆型传感器时，在订货中加以说明。

二、工作原理：
被测液体流经传感器时，传感器内叶轮借助于液体的动能而旋转。此时叶轮叶片使检出装置中的磁路磁阻发生周周期性变化，因而在检出线圈两端感应出与流量成正比的电脉冲信号，经前置放大器放大后送至显示仪表。
在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数用K表示：K=f / Q或K＝V / N
式中：f－流量信号频率（Hz）；
Q－体积流量（m3/h或L/h）；
N－脉冲数；
V－体积总量（m3/L）；
每台传感器的仪表系数由制造厂填写在检定证书中。出厂时K值已设入配套的显示仪表中，可显示出瞬时流量和体积总量,使用厂家切忌改动K值。

三、主要技术参数:

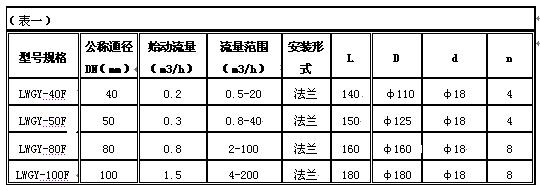

基本参数（见表一）
准确度：1.0级、0.5级；
使用条件：
1、 环境温度：-20～+50℃；
2、 相对温度：5%～95%；
3、 介质温度：-20～+80℃；
4、 防爆等级：ibⅡBT4；
介质压力：1.0MPa；
　 输出方式：脉冲输出或4～20mA两线制；
安装方式：法兰连接；
传输距离：传感器至显示仪表的距离可达1km

四、标记的含义:
1、LWGY－XXF 脉冲输出（5～24V DC供电
2、LWGB－XXF 4～20mA两线制变送输出（24V DC供电）；
3、LWY－XXF 现场显示瞬时流量及累计量最大耗电电流25uA。

五、特点:
1、 流量范围宽，最大量程比可达到1：50；
2、全部采用非金属材料（轴承采用防腐陶瓷轴承）；
3、适用于测量较强腐蚀性的酸、碱、盐液体；
4、现场显示最大耗电电流为25uA

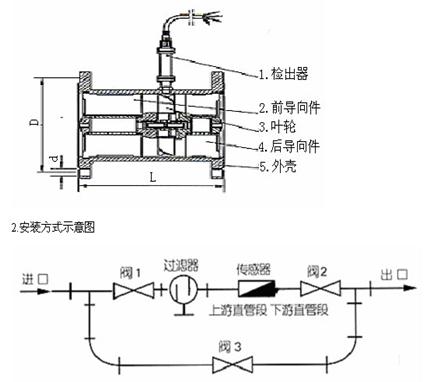

六、传感器结构及安装方式

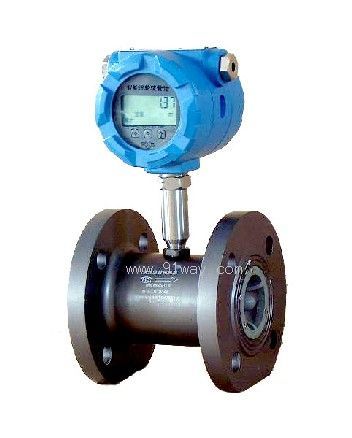

LW-XXF防腐型涡轮流量计
