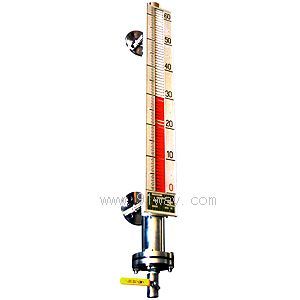

UHC型磁翻转双色液位计产品详细说明：

详细资料
（一）工作原理及用途：
UHC型磁翻转双色液位计是以磁性浮子为感测元件，并通过磁性浮子与显示色柱中磁性体的磁耦合作用，反映被测液位或界面的测量仪表。
UHC型磁翻转双色液位计应用连通管原理，保证被测容器与测量管体间的液位相等，当测量管中的浮子随被测液位等量变化，浮子中的磁性体与显示板上显示色柱中的磁性体作用，使色柱翻转，白色表示无液，红色表示为有液，以达到就地显示液位的数值。
就地显示的磁翻转双色液位计具有显示直观、醒目、视角宽，结构紧凑合理，安全可靠，无“跑、冒、滴、漏”现象，维护量小，维修费用低等优点，且其指示功能无须另外供电，即使电力供应发生故障，液位观测也不会受到影响，是理想的液位检测仪表。
若配置UR型电阻液位传感器，或UB型电阻—电流液位变送器和（二次）显示仪表，可以完成电动远传，并输出4～20mA（或0～10mA）的标准信号，以配合记录仪表，或工业控制计算机联网。
为适应不同的工况环境，本厂的磁翻转双色液位计有侧装型、地罐顶装型、保温型（蒸汽保温夹套、电保温）、锅炉专用型、防腐型（玻璃钢、ABS、UPVC、钛材）等九种形式的仪表，以满足广大用户的需要。
　
(二) 技术参数
1、测量范围：0-15000mm
在此范围内按《HG/T 2742-1995磁性浮子式液位计技术条件》分为，500，800，1100，1400，1700，2000，2500，3000，3500，4000，4500，5000，5500，6000，7000，9000，12000mm17种，对非标液位罐的测量范围由用户自选。
2、测量精度：≤±5mm
3、介质压力：1.0，1.6，2.5，4.0，6.4，10.0，16.0Mpa
4、介质温度：-40℃-450℃
5、介质粘度：≤10-4 m2 /S
6、介质比重：≥0.55，≤4.0 g/ cm3
7、管体材质：1Cr18N9Ti，TA2（Ti钛）
8、法 兰：侧法兰DN20，DN25，底法兰DN40，罐顶法兰DN100，若用户有特殊要求，请在订货单中注明。
PN≤1.6MPa 按GB9119.4-88 平面板式平焊管法兰制造
PN≤4.0MPa 按GB9119.10-88 凸面板式平焊管法兰制造
PN≤5.0MPa 按GB9116.9-88 凸面带颈平焊管法兰制造
PN≤10.0MPa 按GB9116.10-88 凸面带颈平焊管法兰制造
PN≤15.0MPa 按GB911624-88 环连接面带颈管法兰制造
法兰盖按GB9123-88的规定，与法兰相对应的形式配套。
9、顶装式液位计，其介质工作压力：1.6~2.5Mpa
10、蒸汽伴热保温夹套式液位计，其伴热管法兰为：DN15，PN1.6Mpa 伴热蒸汽压力为：≤0.6Mpa
11、电加热保温式液位计，其工作电压为：AC，220V，50Hz 本产品出厂时，配备有防爆接线盒。
12、玻璃钢防腐式液位计的材质，全部用玻璃钢制造。
测量范围：0~2000mm 工作压力：≤0.6Mpa 工作温度：-50℃~120℃
13、界面计式仪表要求两种液体比重差＞0.2g/cm3
14、排污阀：（Q11f-15PC1/2″）内螺纹管式球阀
放气孔：GZ1/2″ 管堵头
　
(三) 分类
1、侧装式：
（1）UHC-C基本型磁翻转双色液位计
（2）UHC-C（简易）型磁翻转双色液位计
（3）UHC-C-Y 型防爆电动远传式磁翻转双色液位计
（4）UHC-C-Y-A型节点式磁翻转双色液位计
（5）UHC-C-B 型蒸汽保温夹套式磁翻转双色液位计
（6）UHC-C-B-Y 型蒸汽保温防爆电动远传式磁翻转双色液位计
（7）UHC-C-D型电保温式磁翻转双色液位计
（8）UHC-C-S型防霜式磁翻转双色液位计
（9）UHC-C-D-Y型防爆电保温式磁翻转双色液位计
（10）UHC-C-F 型玻璃钢防腐式磁翻转双色液位计
（11）UHC-C-F-A型ABS防腐式磁翻转双色液位计
（12）UHC-C-F-U 型UPVC防腐式磁翻转双色液位计
（13）UHC-C-F-T 型钛材防腐式磁翻转双色液位计
（14）、UHC-C-F-C型衬套防腐式磁翻转双色液位计

2、顶装式：
（1）UHC-D 型顶装式磁翻转双色液位计
（2）UHC-D-Y 型顶装防爆电动远传式磁翻转双色液位计
（3）UHC-D-F型顶装防腐式磁翻转双色液位
