技术参数：

型号

JB-5C

粗糙度测量

测试参数

Ra,,Rz,RS,RSm,Rp,Rv,Rq,Rt,Rmax,D, Rmr曲线等

取样长度

L: 0.08, 0.25, 0.8, 2.5,8mm

评定长度

1L-5L可任意长度

测量范围

Ra 0.01-10μm

最小显示值

0.001um

范围与分辨率之比

65,536:1

仪器示值误差

≤±5%

测量工件最大高度

300mm

采样速度

0.5 mm/sec，1mm/sec

移动速度

2 mm/sec

轴向测量范围

40 mm

线性区

垂向Vertical 600 um

轴向测量范围

100mm

小孔测量范围

≥ф5 mm

可调工作台

旋转角度:±10度
摆动范围 :±10度
X-Y移动范围:15 mm

轮廓测量

测量范围

X：100mm Z：10mm

传感器量程

X：100mm Z：10mm

范围与分辨率之比

65,536:1

半径误差

0.1%-1.0%

使用范围

X：100mm Z: 370mm

操作系统

Win98/2000/XP

电源

AC220V±10% 50HZ

标准配件，附件

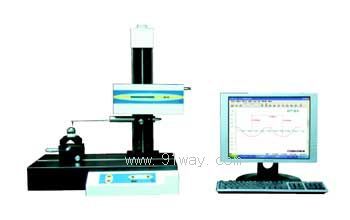

粗糙度轮廓仪主机
支柱及大理石底部
控制器
驱动装置
传感器
可调工作台
V型台
夹具
标准型触针
小孔型触针
轮廓触针
粗糙度样板
轮廓标准球
计算机打印机
说明书

净重

110 Kg

尺寸

620mm*400mm*720mm
