产品名称：

CS500E系列霍尔电流传感器

型号规格：

CS500E系列霍尔电流传感器

产品类别：

常规产品 -- 低压电器 -- 电流传感器

参考价格：

厂价直销

产品品牌：

奇霍

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

CS500E系列霍尔电流传感器产品详细说明：

CS500E系列霍尔电流传感器为应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

电参数

电参数
	型号	CS050E	CS100E	CS200E	CS300E	CS400E	CS500E
IPN	原边额定输入电流	50	100	200	300	400	500	A
IP	原边电流测量范围	0～±100	0～±200	0～±400	0～±600	0～±800	0～±800	A
VOUT	副边额定输出电压	4±1%						V
VC	电源电压	±12～±15(±5%)						V
IC	电流消耗	VC=±15V <20						mA
Vd	绝缘电压	在原边与副边电路之间2.5 KV有效值/50Hz/1分钟
εL	线性度	<1						%FS
V0	零点失调电压	TA =25℃ <±25						mV
VOM	磁失调电压	IPN→0 <±20						mV
VOT	失调电压温漂	IP=0 TA=-25～+85℃ <±1						mV/℃
Tr	响应时间	≤3						μs
f	频带宽度(-3dB)	DC～20						kHz
TA	工作环境温度	-25～+85						℃
TS	贮存环境温度	-40～+100						℃
RL	负载电阻	≥10K						Ω
	标准	Q/3201CHGL02-2007

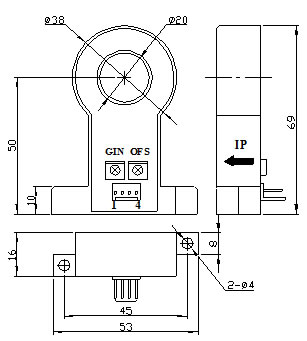

外形尺寸（mm）

引脚说明：1：+15V 2：－15V 3：Vout 4：0V(电源地) OFS：零点调节 GIN：幅度调节

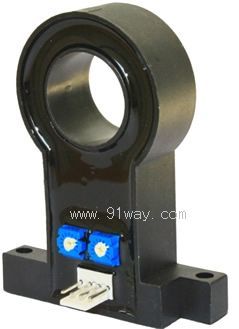

CS500E系列霍尔电流传感器

CS500E系列霍尔电流传感器

CS500E系列霍尔电流传感器（示意图）
