产品名称：

CS600E2系列霍尔电流传感器

型号规格：

CS600E2系列霍尔电流传感器

产品类别：

常规产品 -- 低压电器 -- 电流传感器

参考价格：

厂价直销

产品品牌：

奇霍

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

CS600E2系列霍尔电流传感器产品详细说明：

产品描述：
应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流。

电参数

	型号	CS100E2	CS200E2	CS300E2	CS400E2	CS500E2	CS600E2
IPN	原边额定输入电流	100	200	300	400	500	600	A
IP	原边电流测量范围	0～±200	0～±400	0～±600	0～±800	0～±1000	0～±1000	A
VOUT	副边额定输出电压	4±1%						V
VC	电源电压	±15(±5%)						V
IC	电流消耗	VC=±15V <20						mA
Vd	绝缘电压	在原边与副边电路之间2.5 KV有效值/50Hz/1分钟
εL	线性度	<1						%FS
V0	零点失调电压	TA =25℃ <±25						mV
VOM	磁失调电压	IPN→0<±20						mV
VOT	失调电压温漂	IP=0 TA=-25～+85℃<±1						mV/℃
Tr	响应时间	≤5						μs
f	频带宽度(-3dB)	DC～20						kHz
TA	工作环境温度	-25～+85						℃
TS	贮存环境温度	-40～+100						℃
RL	负载电阻	≥10K						Ω
	标准	Q/3201CHGL02-2007

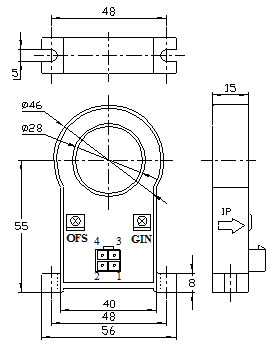

外形尺寸（mm）

引脚说明： 1：0V(电源地) 2：-15V 3：Vout 4：+15V OFS：零点调节 GIN：幅度调节

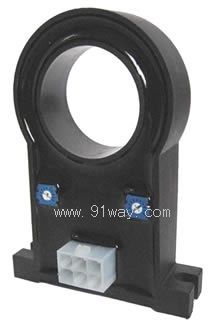

CS600E2系列霍尔电流传感器

CS600E2系列霍尔电流传感器

CS600E2系列霍尔电流传感器（示意图）
