产品名称：

CS050LX系列霍尔电流传感器

型号规格：

CS050LX系列霍尔电流传感器

产品类别：

常规产品 -- 低压电器 -- 电流传感器

参考价格：

厂价直销

产品品牌：

奇霍

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

CS050LX系列霍尔电流传感器产品详细说明：

	型号	CS005LX	CS010LX	CS015LX	CS020LX	CS025LX	CS030LX	CS050LX
IPN	原边额定输入电流	5	10	15	20	25	30	50	A
IP	原边电流测量范围	0～±7.5	0～±15	0～±22.5	0～±30	0～±37.5	0～±45	0～±75	A
VOUT	副边额定输出电压	4±1%							V
VC	电源电压	±12～±15(±5%)							V
IC	电流消耗	VC=±15V <10							mA
Vd	绝缘电压	在原边与副边电路之间2.5 KV有效值/50Hz/1分钟
	绝缘强度	≥500MΩ at　500V DC
εL	线性度	<1							%FS
V0	零点失调电压	TA =25℃ <±30							mV
VOM	磁失调电压	IPN→0 <±20							mV
VOT	失调电压温漂	IPN=0 TA =-25～+85℃ <±1.5							mV/℃
Tr	响应时间	≤3							μs
f	频带宽度(-3dB)	DC～20							kHz
TA	工作环境温度	-25～+85							℃
TS	贮存环境温度	-40～+100							℃
RL	负载电阻	≥10K							Ω
	标准	Q/3201CHGL02-2007

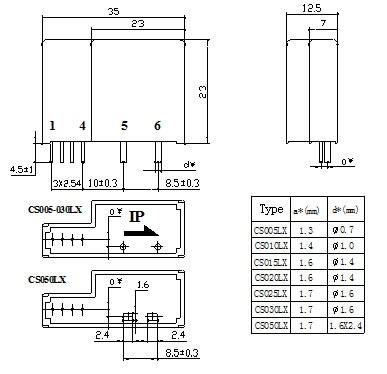

外形尺寸（mm）

引脚说明： 1：+15V 2：-15V 3：Vout 4：0V(电源地) 5：原边电流输入 6：原边电流输出

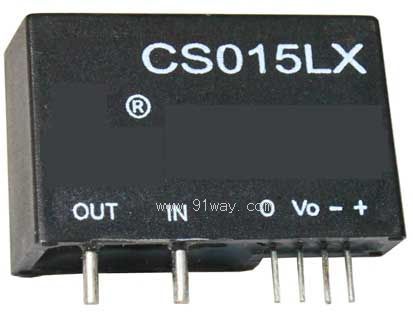

CS050LX系列霍尔电流传感器

CS050LX系列霍尔电流传感器（示意图）
