CS2000EK2系列霍尔可拆卸电流传感器产品详细说明：

产品描述：
CS2000EK2系列霍尔可拆卸电流传感器应用霍尔效应开环原理的电流传感器，能在电隔离条件下测量直流、交流、脉冲以及各种 不规则波形的电流。

CS2000EK2系列霍尔可拆卸电流传感器电参数

	型号	CS300EK2	CS400EK2	CS600EK2	CS800EK2	CS1000EK2	CS2000EK2
IPN	原边额定输入电流	300	400	600	800	1000	2000	A
IP	原边电流测量范围	0～±600	0～±800	0～±1200	0～±1600	0～±2000	0～±3000	A
VOUT	副边额定输出电压	4±1%						V
VC	电源电压	±12～±15(±5%)						V
IC	电流消耗	VC=±15V <25						mA
Vd	绝缘电压	在原边与副边电路之间5KV有效值/50Hz/1分钟
εL	线性度	<1						%FS
V0	零点失调电压	TA =25℃ <±25						mV
VOM	磁失调电压	IPN→0 <±25						mV
VOT	失调电压温漂	IP=0  TA =-25～+85℃ <±1						mV/℃
Tr	响应时间	≤7						μs
f	频带宽度(-3dB)	DC～20						kHz
TA	工作环境温度	-25～+85						℃
TS	贮存环境温度	-40～+100						℃
RL	负载电阻	≥10K						Ω
	标准	Q/3201CHGL02-2007

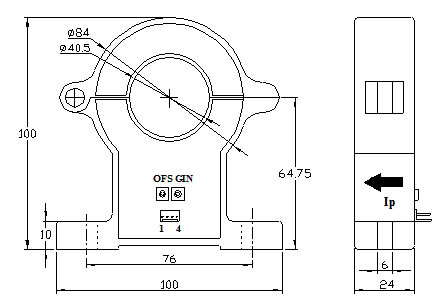

外形尺寸（mm）

引脚说明：1：+15V 2：-15V 3：Vout 4：0V(电源地) OFS：零点调节 GIN：幅度调节
引线输出接线：红：+15V 蓝：-15V 黄：Vout 黑：0V(电源地)

使用说明
1、错误的接线可能导致传感器损坏。传感器通电后，当被测电流从传感器箭头方向穿过，即可在输出端测得同相电压值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流和输出电压的传感器。
